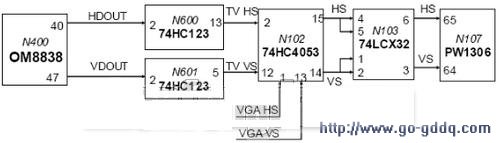

观察该机开机无图像、伴音正常，用户菜单中只有搜台菜单和功能菜单可调，其它菜单为灰白色且不可调。分析故障原因应该是PW1306的工作条件不具备，包括用户遥控器和本机程序存储器都可能引起此故障现象。本着由简到繁的维修原则，首先用空的24C16存储器代换后，故障现象依旧；用电脑进行升级后，故障还是没有变化，排除了软件问题的可能性。检查主芯片PW1306的复位、供电、晶体、SDA、SCL都没有发现问题，用示波器测量集成电路N102（74HC4053：负责HS、VS脉冲切换开关）的#12脚场同步脉冲输入端，波形正常；测量#2脚行同步脉冲输入端，波形正常；测量74HC4053同步信号切换的输出端，#14脚场同步信号输出端和#15脚行同步信号输出端，发现行同步波形正常，场同步波形幅值只有1.5Vp-p，明显不正常，正常幅值应为4Vp-p，更换集成电路74HC4053后，故障现象排除。经过实践，发现只要主芯片PW1306失去#64脚和#65脚的行、场同步脉冲的其中一个，都会出现只有调台菜单和功能菜单可调，屏幕黑屏的现象，实际维修中须加以注意。
