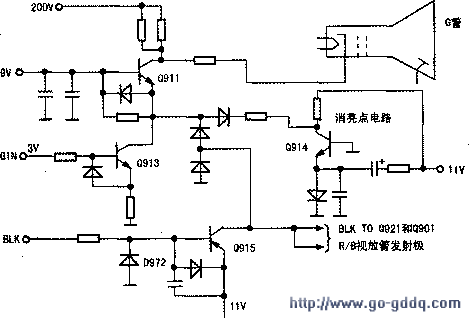

根据故障现象可判断故障的部位大至在视放电路、显像管电路、ABL电路及亮度通道等。测显像管加速极电压正常，测显像管三阴极电压均高达180V左右，所以可确定该故障部位在视放电路，电路如图所示。测视放管Q911集电极电压为200V左右，基极和发射极为9V左右，即Q911截止。测Q913基极为3V左右正常，但Q915已正偏导通，最后查出D972反向漏电。因为Q915导通，所以R、G、B三视放管的发射极电压升高而截止，三阴极电压随之升高，光栅亮度变暗。换新D972后故障排除。
