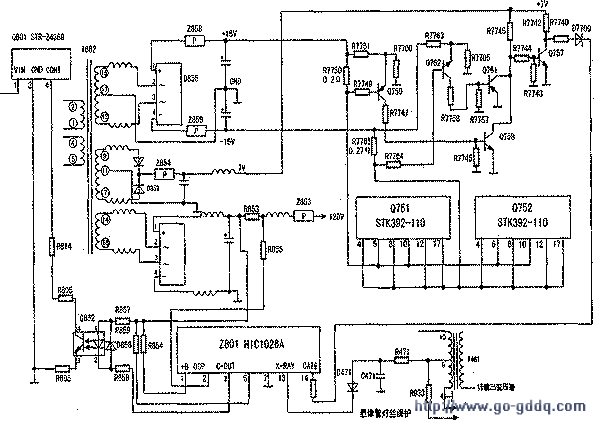

相关电路如图所示，开机，测行输出管Q404集电极电压为120V左右，几秒钟后逐渐降到0V，且开机瞬间有“嚓”高压声。根据故障现象可判断开关稳压电源工作正常，行扫描、行输出电路在刚开机时也工作，而保护电路启动后使主电源无输出而保护。该机保护电路较简单，共有两路：一路是显像管灯丝过压保护，如电源电压过高或行逆程电容容量变小或击穿时，行输出变压器④-⑨绕组产生的行逆程脉冲幅度升高，通过D471整流，C471滤波产生的直流电压随着升高，当超过某一值时，Z801 13脚内部保护电路动作使③脚电压下降，光电耦合器Q862的①、②脚有较大电流流过，④、③脚之间的等效阻值下降，STR-Z4369的④脚电压下降，电源停振而主电源无输出保护。

　　第二路是当主电源120V输出电流过大或短路（如行电流过大，行输出管击穿等）引起电流过大时，R853上的压降增加，使得Z801①、②脚的误差电压增加，当增加到某个设定值时，内部保护电路启动，③脚电压下降，使主开关电源保护停振而无输出。另外还有一路是会聚功放集成块Q751、Q752（STK392-110）短路、击穿、电流过大保护。其工作原理是：当15V电源流过R7750的电流过大使其压降增加并超过0.6V时，Q759饱和，Q758导通，Q757截止，+7V电源通过R7742、R7740、D7700加到Z801的14脚，内部保护电路启动，③脚电压下降，使主开关电源无输出而保护；当-15V电源流过R7765的电流过大使其压降增加，并超过0.6V时，使得Q762、Q761导通，Q757截止，+7V电源通过R7742、R7740、D7700加到Z801的14脚，内部保护电路启动，③脚电压下降，使主开关电源无输出而保护。由于该机在开机瞬间有“嚓”高压声，且电源电压又正常，所以开机瞬间可用万用表测D7700正极是否为0V。因正常时Q757导通，D7700正极为0V，而实际测量D7700正极为高电平，说明故障在会聚功放电路，此时分别脱开会聚功放Q751、Q752供电电压的相关脚，当脱开Q751的相关脚后，开机有光栅、图像及伴音，只是会聚不好，更换Q751后故障排除。
