海信KFR-3601GW/BP空调室外机不工作
来源:本站整理  作者:佚名  2010-06-25 09:34:17

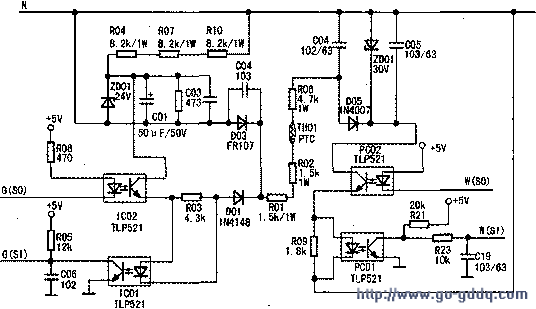

  遥控开机,室内机出风但外机无反应。机器自检测为通讯故障。测量室内机给室外机输出的通讯信号正常,判断故障为外机通讯不良。检查外机电控板通讯电路如图所示,其电路的工作式是半双工串行通讯。AC220V经过R10、R07、R04,再经ZD01稳压管至DC24V。电容C01和C03以及R06滤波,提供室内通讯用电源;室外部分的ZD01(30V)以及C04、C05,稳压滤波后提供室外通讯用电源。当室内向室外发送信号时,G(SO)向室外发送数据信息,W(SO)保持低电平,W(SI)接受室内发送来的信息;当室外向室内发送信息时,W(SO)向室内发送数据信息G(so)保持低电平。其信号流程为C01正极→IC02光敏三极管c极→E极→IC01发光二极管正极→负极→D01→R01、R02→TH101→R06、D05→PC02光敏三极管c极→E极→PC02发光二极管正极→负极→N→C01负极。

  经查PC01(TLP521)损坏,导致通讯不能完成。更换同规格光耦后正常。在变频空调中通讯电路故障率非常高。由于其组成元件多,检修时比较困难。其易损件为PC01、PC02、ZD01(30V)、IC01、IC02、R10、R07、R04、ZD01(24V)、C01等。
