海信KFR-4539（5039）LW/BP变频空调器，为分体柜式变频空调器，该空调器出故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料，或电路图（维修手册）等，再对该空调器进行检修。
    如图1和图2所示为海信KFR-4539（5039）LW/BP变频空调器的室内机控制电路结构图。从该图中可知，由室内机电源电路将交流220V降压、整流·滤波、稳压等处理后，分别为微处理器、复位电路、温度检测电路等提供工作电压。控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部将人工指令信号处理后，对整机进行控制。室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。



    如图3所示为海信KFR-4539（5039）LW/BP变频空调器的操作显示电路。由该电路中，可知控制电路与操作显示电路由接口CN1将人工输入指令，与遥控接收信号送入控制电路中，而控制电路则通过CN1将工作电压及显示信息送入操作显示电路中，通过显示电路将空调器此时的工作状态显示出来。

    如图4所示为海信KFR-4539（5039）LW/BP变频空调器的室外机控制电路原理图。变频空调器室外机控制电路由通信电路接收室内机送入的控制信号后，控制电路微处理器便开始工作，对室外机的各个部件进行驱动控制。

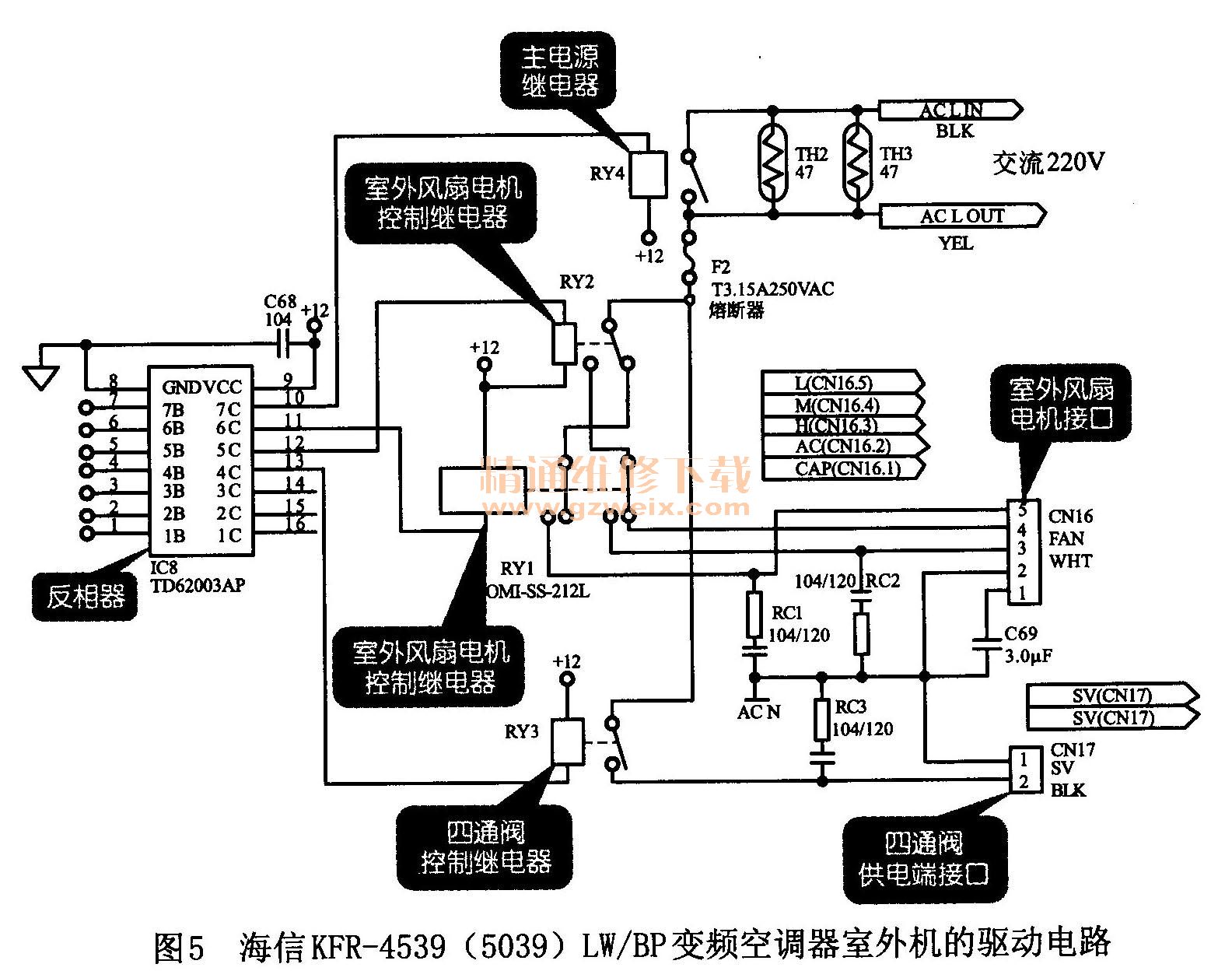

    如图5所示为海信KFR-4539（5039）LW/BP变频空调器室外机的驱动电路。该电路由反相器接收微处理器为其传输的驱动信号，经其内部反相放大后，驱动室外风扇电机、四通阀工作。

    如图6所示为海信KFR-4539（5039）LW/BP变频空调器的变频电路。由该电路中可知，变频模块由室外机微处理器为其提供的驱动信号，开始启动工作，由其U、V、W输出端驱动变频压缩机运转。在变频模块的外围电路中，还设有电流检测电路，用于检测变频模块工作时的电流是否异常，并将检测后的电流检测信号送入室外机微处理器中，由微处理器进行控制。

    如图7所示为海信KFR-4539（5039）LW/BP变频空调器室外机的开关电源电路。300V的电压分两路送到开关电源电路中：一路经开关变压器的绕组加到开关管的漏极；另一路经稳压二极管ZD1稳压后给IC4提供电源，当开关晶体管Q1导通时，有电流流过，因此开关变压器T1初级绕组（9-12）产生上正下负的感应电压，而副绕组则产生下正上负的电压，副绕组无电压输出。当开关晶体管Q1截至时，初级绕组的感应电压下正上负，负绕组的感应电压上正下负，存储在初级绕组中的能量传递到副绕组，负载有输出。

    由于开关变压器T1次级在开关晶体管截止时获得能量，此时，电网的干扰便不能经开关变压器直接祸合给次级，具有较好的抗干扰能力。IC4的②脚为反馈端，可对输出电压进行稳压控制。
