据机主讲，此机开初的故障是时好时坏，即开机后有时正常，有时却呈三无，或者是一段时间后才出现图像和伴音，或者是呈条纹状的光栅。经一位上门维修者检修后，故障非但没有排除，反而成为死机，因此转来我处修理。

　　该机为长虹CN-12机芯，CPU采用CHT0410-5P78型，单片小信号电路为LA76810，开关电源用A3机芯。笔者检查发现，前维修者所换行管C5269已击穿。用假负载检查开关电源，正常，说明行管击穿不是+B供电电压升高所致。检查行逆程电容C435（6800pF/1.6kV），也正常。屡损行管的原因有许多，详见本刊2005年第3期45页内容，但开机即损行管（在数秒内）的常见原因有+B过压、行逆程电容严重失容或开路、行频过低（低于正常行频2/3或以上时。若仅为偏低，通常开机不损行管，表现为行不同步的条纹光栅或有行频叫声）、行输出变压器或其负载（如行偏转线圈、场供电电源等）短路。

　　考虑到本机开机即损行管但又与+B电压或行逆程电容无关。因此，笔者决定更换行管（D1651），做一点保护措施再查。

    　　笔者采用限流降压方法，断开本机行电路中的跳线L352，再串接一只60W灯泡作为行限流或降压。开机，发现限流降压灯泡亮度不稳定，同时听到“吱吱”的行频叫声，用木柄改锥击打主板，行限流灯泡时亮、时灭（闪烁不稳定）。当行限流灯泡点亮且稳定时，监测到行管c极电压为47V，也稳定，且无行频叫声；当行限流灯泡熄灭后，检测到行管c极电压等于+B（130V）电压；当行限流灯泡点亮且闪烁，有“吱吱”的行频叫声时，测得行管c极电压在45V左右跳变。显然，第一种情况下机子工作正常；第二种现象则说明行扫描电路没有工作；第三种状态当属行频不稳或偏低表现。由此可以判定，机板上某个元件虚焊或内部接触不良。可是前维修者对行扫描电路相关元件都补焊了一遍，仔细观察也未见虚焊隐患。于是，决定从行推动电路作为突破口。在行限流灯泡熄灭时，检测到行推动管c极电压接近为0V（灯亮时为16.4V），测其b极电压为0.65V（灯亮时为0.2V），LA76810的27脚（行激励）电压为1.95V（正常电压为0.71V），显然此脚的电压异常，然而行推动管处于饱和导通状态，无推动信号输出，使行管截止以致灯灭。是什么原因令LA76810的27脚电压异常呢？检查25脚（行启动）电压，始终为5.1V，正常。突然联想到TDA8361 1／2机芯彩电有500kHz晶振不良（漏电或其内部接触不良）而引发行频过低造成烧行管的故障，是否此机也如此。但LA76810芯片未用500kHz晶振作为行、场分频信号源。那么该芯片行频是否受控于色副载波晶振（4.43MHz）呢？于是，更换色副载波晶振G201（IA18B）后再试机，故障依旧。无奈之下，笔者只好再次仔细寻找虚焊隐患，这才发现，前维修者未对LA76810各引脚进行补焊，而扫描部分其他相关元件都补焊得很好。对LA76810行部分相关引脚补焊后试机，故障消失。

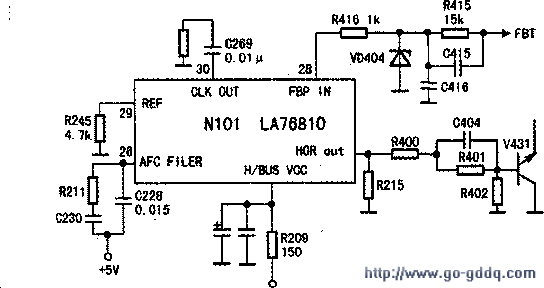

　　故障虽然排除，但笔者并不知道LA76810行部分哪个引脚虚焊引发了本故障。于是，笔者事后另做探寻（电路见图），现报告如下：
