长虹G2138 (K)型彩电,通电开机,电源红色指示灯点亮,但无光无声
来源:本站整理  作者:佚名  2015-06-19 07:58:03

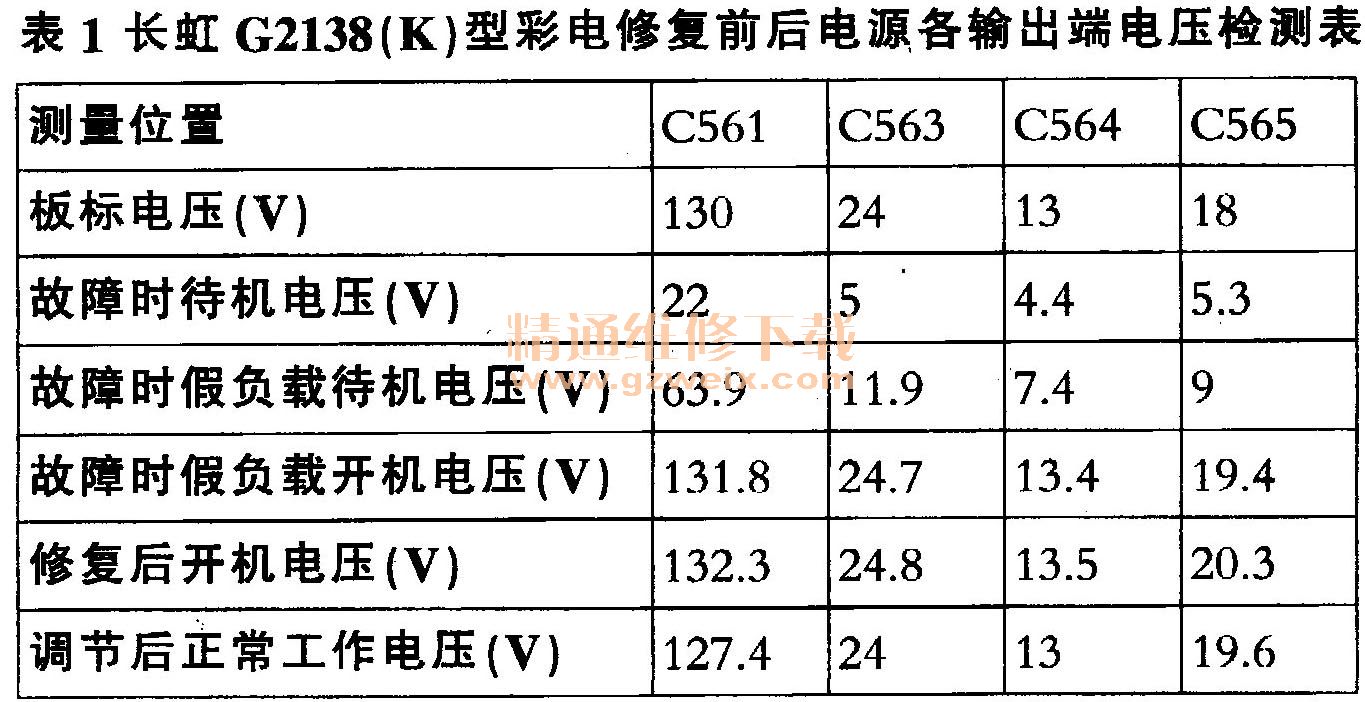

    一台长虹G2138 (K)型彩电,通电开机,电源红色指示灯点亮,但无光无声。试按压面板所有按键,电视都无响应。用户叙述,该机起初在通电开机时三无,可通过拍打机壳恢复收视,勉强拍打使用一段时间后,拍打无效,才送修。补焊已有明显虚焊的J007、 V581、V582、 V583、R551、 RF569、 R585后通电试机,仍三无,且逐个按压面板所有按键时,电视仍无响应。测C561两端电压时,只有22V,试按频道增减键时,电压无升降变化。彻底断电,焊开给行输出供电的桥线,在C561两端焊接一只220V/60W灯泡,通电时灯泡微红,C561两端电压为63.9V,试按频道减键时,灯泡变亮,C561两端电压上升为131.8V,且长时间稳定不变。彻底断电,在路测行管V432 b、e极间电阻为0Ω,b、c极间电阻为437Ω,e、 c极间电阻为922Ω,c、 e极间电阻为920Ω,e、c极间电阻为437Ω。不符合PN结单向导电特性。焊下V432(D2102)检测确认,其c、e极间正反向电阻都为62Ω,c 、b极间电阻为444Ω,b、e极间电阻为1047Ω,c、e间电阻为1019Ω,e、c极间电阻为426Ω,说明V432 c、 e极间漏电。用2SD5296代换V432后,通电试机,C561两端电压为64V,试按频道增键时,电压上升为132.3V,为了防止再次损坏V432,将C561两端电压调为127V。接入卫视信号,选电视信源为AV时,电视出现声色像,故障彻底排除。该机电源各输出端电压修复前后检测数据如表1所示。

关键词:长虹彩电
