我们知道，字符电路中场逆程脉冲定位字符的垂直位置，行逆程脉冲定位字符的水平位置。根据故障现象，将故障锁定在场扫描电路，动手测场逆程脉冲信号，但找遍了8859B-V1.0的引脚（引脚功能印刷板上标有），均无行场逆程脉冲输入脚，只有13脚行激励信号输出端和16脚场激励信号输出端。根据故障现象，怀疑故障在场扫描电路。

　　该机的场扫描电路N301为TDA8177，测N301的各脚电压如表，除了⑥脚供电正常外，其他各脚均不正常。

　　手摸N301烫手，怀疑TDA8177性能不良。代换TDA8177无效，测R321、R327、R328、R329阻值正常，进一步代换C303、C304、C305也不能排除故障。扩大检修范围，测8859B的⑨脚电压为+5V，17脚电压为8.7V，29脚电压为+9V，36脚电压为+5V，44脚电压为+5V，49脚电压为+9V，均正常。测CPU的时钟电容C901、C902（20pF）均正常，晶振Z901（8.00MHz）也代换了，故障依旧。

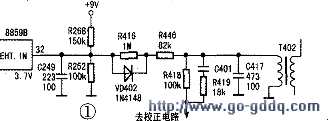

　　维修陷入困境，考虑到该机为新机器，自然损坏的可能性不大，应该是生厂时错装或漏装元件所造成的。于是，拆开一台正常的商品机与之对照，发现行输出旁边有一只电容没装上，位号为C417。C417的规格是473/100V。取一只同规格的CBB电容补焊在C417位置后开机，字符稳定，不再压缩，故障排除。
