观察松下画王c5498D型彩电接收不到信号，蓝屏。

　　自动搜索时不存台，台位号不变；手动搜索时能搜到台，搜索字符能在屏幕上显示，字符消失，图像也停留1分钟后消失，变为蓝屏，且有图像时没有伴音。从音、视频端接入VCD信号，图像一闪即为蓝屏，用遥控器取消蓝屏后，满屏雪花点，转换视频，图象出现，声音也有，但10分钟后又自动待机。

　　分析检修：此机为A6机芯，微处理器为LC864512A-5F64，小信号处理电路为LA7688B，是A3电源。

　　搜索不存台，应与电台信号识别电路、AFT电路、图像检波中周，微处理器有关。因接入VCD信号，图像一闪为蓝屏，所以与图像中周、AFT电路无关，问题缩小到信号识别电路、蓝屏控制电路和微处理器等。

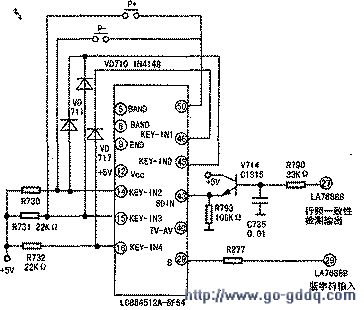

　　此机无图纸，只能从LA7688B资料查出：该微处理器43脚为电台识别信号端，LA7688B 27脚为行一致性检测信号识别端，输出电台识别信号，29脚为蓝屏控制端，也是蓝字符信号输出脚，相关电路见图。测27脚有信号时为5V，再检查CPU 43脚爱电路也无故障，蓝屏时微处理器29脚电压为4.4V,基本正常，至此维修陷入困境。

　　查阅三洋微处理器资料，发现LC864012L的43脚信号识别输入分两种情况：一种为高低电平输入判别，一种为同步脉冲输入判别。两种方式靠键盘输入，输出端口接入的二极管来决定。LA7688的27脚是行频一致性检测输出端，是高低电平变化，而微处理器34脚的判别方式是否为同步脉冲输入方式由接口上的二极管决定。立即检查键控输入、输出（14、15、16、45、46脚），其中，接有3只选择二极管，各焊开一脚测量，都正常。检查14、15、16脚的上拉电阻R730、R731、R732，发现R732（22kq）断路，更换该是电阻后开机，电视图象出现，搜索选台时，台位号也变化，接入VCD信号时图像、声音也正常，十分钟后吼不自动关机，故障排除。
