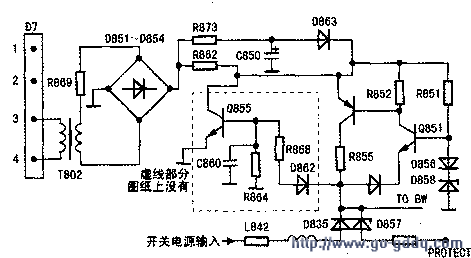

该机属于松下M17机芯，交流220V电源一路送到主开关电源电路；另一路送到路，给继电器提供开机电压。通电后，测主电源滤波电容C856两端电压为0V。查继电器RL801未吸合，继电器工作状态受辅助电路控制。测辅助电源滤波电容C850（见图）两端电压为50V，发现R862开路。更换后，开机R862立即烧毁，按图纸对此部分电路元件逐一测量更换，故障依旧。

　　从以前的检修经验认为，有时不能完全依赖图纸。仔细查看印刷板相关电路上的元器件，发现主板边角处有一只Q855的三极管与R862相接（图纸上没有），检测此管已经击穿，经更换后，整机正常工作。
