从图像和伴音都正常这一现象来看，该故障可能由保护电路误动作引起。通常引起保护电路动作的原因有：电源电压过高，负载电流过大或保护电路本身有故障。

　　正常工作时，测电源电压为136V，行推动管Q801集电极电压为56V，电源电压正常，自动关机后，测电源电压、行推动管集电极电压均为144V，行推动管Q801基极电压为0V。自动关机后开关电源的输出电压比正常工作电压高，估计与行输出电路没有工作有关。行推动管基极为0V，说明行激励脉冲形成电路没有工作。IC301行振荡信号输出脚电压为0V，说明IC301内部振荡电路已停振。

　　而造成IC301内部行振荡不工作的原因有三种：

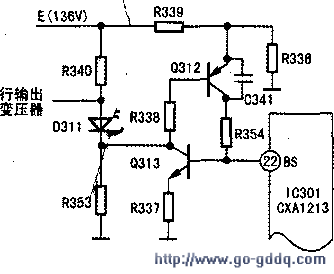

　　一是集成块供电电压不正常；二是X射线保护电路动作迫使行停振；三是集成块IC301或外接晶振热稳定性不好。测量集成块供电电压正常，用手触摸集成块IC301和晶振，不算过热，说明故障不是集成块供电电压不正常和集成块本身或外接晶振热稳定性不好引起的，而是X射线保护电路动作追使行停振。X射线保护电路有过压保护电路和过流保护电路，测电源电压为136V正常，证明不是过压保护而是过流保护。过流保护电路由R340、D311、Q312、Q313及Q312、Q313的偏置电路组成，如图所示。

　　电路正常工作时，R340两端电压较小，为0.3V，Q312的基极电压较高，为135.1V；Q312的发射极电压为134.7V，Q312处于反偏截止状态。

　　IC301 42脚为低电平，电路正常工作。当电路中电流过大时，R340两端电压升高，D311正极电压降低，这个电压经D311、R338到Q312的基极，使Q312导通，Q313基极电位升高，Q313集电极电位降低，Q312的基极电位进一步降低，加快Q312的导通，使Q312的集电极电压进一步升高，形成正反馈，IC301 22脚电位升高。当IC301 22脚电位升高到5V时，行电路停振，起到保护作用。

　　测量IC301 22脚电压，发现该电压已经高达4.8V，比正常工作电压高了1V。22脚电压上升，说明该脚处接过流保护检测电路已经启动进入工作状态，重点应对该部分电路进行检查。检查发现R340标称值为1Ω，实测阻值为3Ω，阻值变大。通电后R340两端压降逐渐变大，电路误认为电流过大，迫使行停振，自动关机。更换R340后，故障排除。
