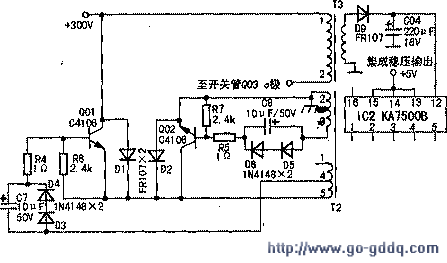

如图所示，先用代换法确认该电源已烧坏；然后拆开外壳，直观检查保险丝烧黑，用表测量主电源开关三极管Q01、Q02（型号均为C4106）击穿短路，整流电路部分印制线路板烧黑。将Q01、Q02用同型号换新（注：两者必须同型号，否则将导致带载能力下降，输出电压不稳定，从而引起主电源开关管再次击穿。如推动三极管Q03、Q04损坏，其更换方法类似），并将印制电路板烧黑部分用小刀剥开划断，再用导线按原线路接好（必须做好这一步，因电路板烧黑被炭化后易导电）。由于保险管焊在电路板上（维修多台开关电源都是如此，其作用是保证接触良好），焊下坏管，用一新的4A/250V保险管焊上。经检查无误后通电开机，电源风扇旋转，各路输出电压正常。接入主机板开机时，CPU风扇旋转，但显示器黑屏，测5V、+12V电压在规定电压值内波动，不稳定。仔细观察-发现电源风扇转速过快，测IC2（KA7500B）的12脚（VCC电源端）电压高达23V（正常时一般为19V）且波动，测13～15脚有正常的+5V电压输出。怀疑IC2内部不良，更换IC2后，再开机，显示器点亮，各路输出电压正常，故障排除。
