打开机壳后直观查看,保险管是好的,初步判断初级电路是好的。输出端各路滤波电容是好的。

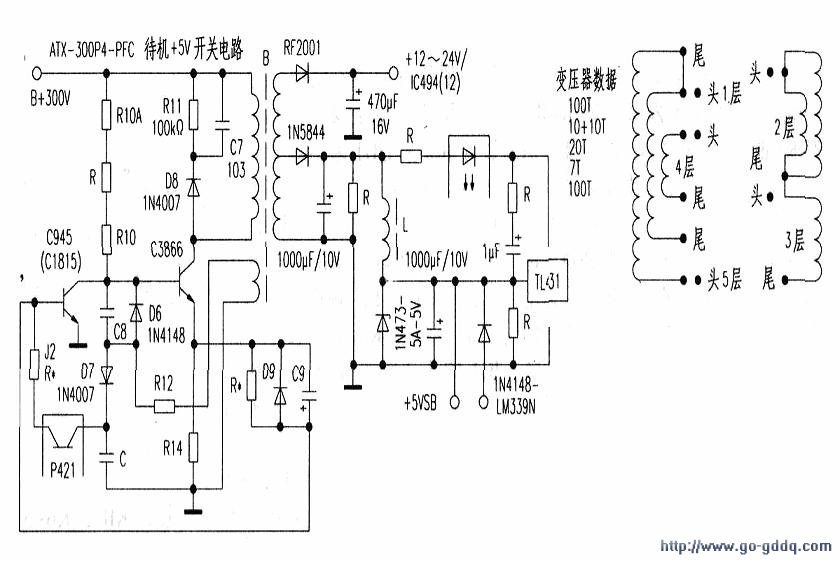

随后仔细检查测量直流B+电压正常,+5VSB开关管是好的,换反馈电容无效。检测其他元件均未损坏,最后判断故障为.+5VSB电源的开关变压器损坏。换上一只好的开关变压器(ZST FT-EEL19-018*)后故障排除,根据实物绘制的待机电路图及开关变压器数据见附图。
