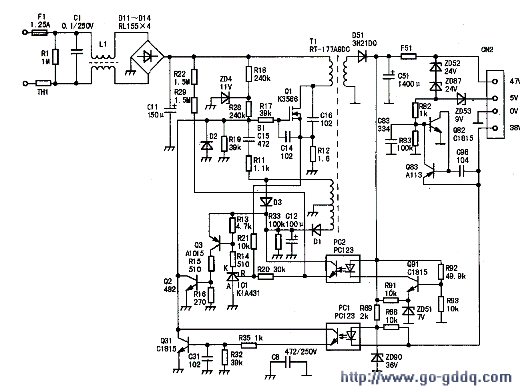

从图可知，该机未设电源开关，面板上的开机键是直流启动开关。表1是电源板通电后，CN2接口正常待机和开机状态的工作电压，以及正常对地正反向电阻。首先，在待机状态下测CN2接口电压正常，说明开关电源已起振。在开机状态下，按下开机键的瞬间，各脚电压都能提高，但很快又回到待机状态的电压，故怀疑主板上有元件损坏，致负载过重，使电源进入保护状态。先按表1检测CN2接口正反向电阻，均正常；再查电源板，发现PC2、Q91、ZD51均坏，换为新元件后，故障排除。
