该机采用微科超级单片机（VCT3801A康佳掩膜专用），观察故障现象是红灯亮，黑屏，现转来我处维修。

　　打开机壳仔细检查发现，场块TDA8177炸裂，附近还有电容爆裂遗留下的残留物和电解液，心想可能是电路板没有处理干净，换场块后漏电短路使场块炸裂。于是用酒精棉球将场块附近清洗并吹干，开机，测电源电压135V、+42V、+13.5V、-14V等基本正常。关机，检查场块外围元件及场偏转线圈，换上TDA8177再开机，有高压启动声，随即“啪”的一声，场块TDA8177炸裂。该机无图纸，又无资料可查。

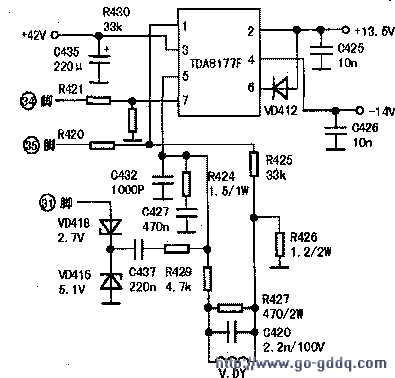

　　于是照着电路板画出该机场扫描电路图（见图），找出2004年《家电维修合订本》，在第130页上有场输出块主要特性等文章，将有关TDA8177内容与本机场扫描电路对比才恍然大悟，原来本机用的是不带逆程脉冲发生器的TDA8177F，前修理者将场块错换成TDA8177。于是购得TDA8177F换上，测TDA8177F各引脚电压（见表）基本正常，但还是水平一条亮线，位置在屏幕中间偏下约6厘米左右，那是什么原因呢？超级单片vcT3801A有关场扫描电路的引脚只有31、34、35脚，电压分别为0V、1.4V、1.3V，基本正常。突然想到是不是场块爆裂、打火使存储器损坏？于是找来空白存储器24C16换上，开机光栅出现，是英文字符，场幅大，场线性不好，转换成中文字幕后，插上天线收台正常。找到关于康佳“S”系列总线调整的资料：按“菜单”键，出现主菜单后，再按“回看”键5次，维修模式进不去，只好去康佳办事处购买一块写好数据的存储器24C16换上。开机，发现场幅等数据有些偏差（因配显像管不同等原因），于是按上述方法进入维修模式将数据调整完毕，一切恢复正常。
