检修康佳T3468K彩色电视图像不清晰,画面左右两边有黑边
来源:本站整理  作者:佚名  2012-08-21 09:42:15

一台康佳T3468K型34英寸彩电,经前一位师傅维修,未找到故障部位并代换高频头,宣布为报废机。

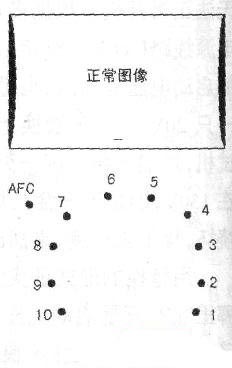

  接修时,此机的现象为:原先可以收看,但图像不清晰,亮度调到最大,画面还是不好,而且画面左右两边有黑边(如上图所示),收看时图像经常胀缩。前一位师傅修后不仅原故障未改善,而且过一会节目也无法收看。

  试通电,送入DVD信号(因机内高频头已被拆下放在一边,有明显的修理痕迹,射频输入插座亦已松动),伴音无问题,而图像正如顾客所述,很暗不清楚,每隔几秒钟两边的黑边就胀缩。亮度电位器已调到最大,而字幕又明显增大,就故障现象看,好像主电源偏低。测其主电源,+B为145V,比设计的135V高10V。调整RP901,电压稳定在135V,而光却更暗了。



调栅极电位器,亮度没有变化。怀疑行输出有问题,用吸锡烙铁清理好行输出的10只引脚,去掉固定螺丝,取下行输出,发现它和一般彩电的行输出不一样,其⑦、⑧脚旁边有一条腿,标有AFC字样(见下图),直接接地,有一只电容与行输出⑥脚相接,该电容无序号,注明为220nF/200V,观察此脚氧化严重,这可能就是故障的关键。其焊点从外观上根本看不出问题,焊点平滑,无一点痕迹。用砂纸细心打磨引脚后,重新焊上行输出,通电,光栅特别亮。细调栅极电位器,直到亮度适中,再调亮度有明显的变化,此时光栅满屏,图像稳定,伴音优美悦耳。

  因原⑧脚高频头不能再用,购一只万能高频头代换,型号为WD16WN-VLBN11。

  对电路稍加改动,接上电视信号,图声再现,一台“报废”的机器就修好了。
