康佳2958I彩电无光无声
来源:本站整理  作者:佚名  2010-07-01 14:59:27

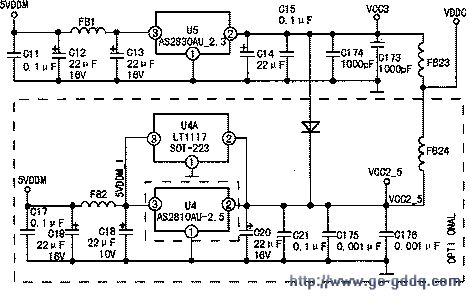

  该机无光栅无伴音,红色指示灯每3秒左右闪一下。开盖检查,电源基本正常,测VD904处电压为+6.5V(图标为8.5V),代换VD904、C926,输出电压无变化。测量行推动级,发现行没有起振,检查N302(SID2511),发现29脚电压随指示灯闪烁时有时无。检查数字板接口,XS02⑦脚(STY)待机端电压不正常,怀疑数字板有问题。测量5V、3.3V电压正常,但U4A(1117M3 250237)输出电压只有1.26V,偏低。断开FB24,拆下C20、C21、C175、C176后,电压回升到1.8V,还是不正常。拆下U4A单独加电试机,电压输出为2.45V正常。装上U4A,开机,有高压启动声,可是U4A的输出从2.45V慢慢下降,到2V左右时行又停振,电压一直下降到1.26V。关机再开机,电压还是1.26V,故障回到原始状态。估计是U4A性能差,因无配件,便从U5输出端(3.3V)串一只二极管到U4A的输出端(U4A拆下不用),开机测量电压为2.5V,机器正常工作,电路见图所示。
