创维2140型彩电光栅略显暗淡,行幅缩小
来源:本站整理  作者:佚名  2010-07-01 14:59:29



   创维2140型彩电光栅略显暗淡,行幅缩小,屏幕两侧有1cm~2cm左右伸缩不定的黑边,其边缘不整齐有毛刺,另外屏幕中央有一道0.5cm宽的垂直黑线,伴音正常。

  从上述现象分析,故障应出自行扫描电路。测110V行供电电压正常,手摸行管很热,怀疑偏转线圈可能匝间短路,经试换无效,又试换行输出变压器,依旧无效。检查发现包括行供电滤波电容在内的几只电容外皮收缩,将其一一更换后,故障依1日。由于开机后行管温升很快,结合此前曾击穿过行管现象,分析可能与行激励和行输出电路有关。该机行、场扫描及色解码电路为TA8659,试换其37脚外接品振503kHz无效。更换40脚行启动供电滤波电容C266、C267等,仍无效。更换TA8659,故障依旧,于是怀疑行推动电路可能存在故障。

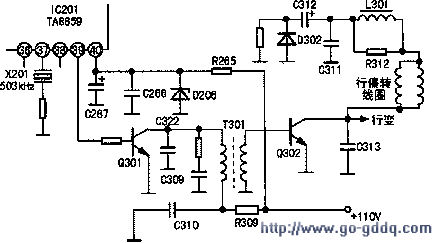

  测Q301集电极电压约为20V,偏低。该电压由110V经R309降压获得,难道是行激励工作电压偏低造成行激励不足,导致上述故障.从图可知,造成行激励工作电压偏低的原因无非是电阻R309阻值增大,电容C310、C322严重漏电,或C309击穿。拆下C310测量,发现严重漏电,试用一只0.1μF/100V涤纶电容更换,图像恢复正常,光栅亮度也恢复正常。此时测Q301集电极电压为27V,至此故障排除。
