创维21NF8800(3P20机芯)彩电黑屏
来源:本站整理  作者:佚名  2010-07-01 14:59:32



  分析故障原因有如下几点:1.尾板接触不良及视放电路元件损坏;2.OM8838的18脚元件有损坏或OM8838本身不良;3.显像管三枪不平衡;4.180V视放电压不正常。

  OM8838的18脚为黑电平检测信号反馈脚,人为关掉黑电平保护电路,将18脚对地短路(反复调整加速极电位器),发现屏幕上出现图像,这时把加速极调回原位置,发现图像红色拖尾。检查发现尾板上有很多地方虚焊,补焊后开机,故障不变。

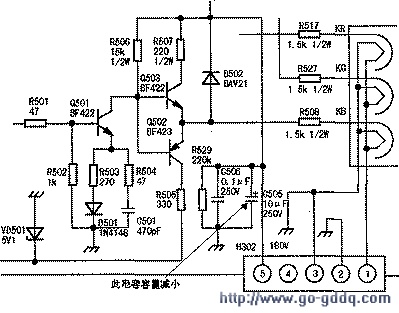

  联想到KGB三路视放电压不正常会出现彩色拖尾现象,于是在路测视放电压值在150V左右轻微波动,怀疑视放滤波电容C505失效(见图)。拆掉此电容,用电容表测其容量只有1μF。更换电容C505,故障排除。
