一台拼装机出现水平一条亮线
来源:本站整理  作者:佚名  2010-07-01 14:59:36



  该机采用三洋单片IC LA76810A,场输出块为N451(LA78040)。

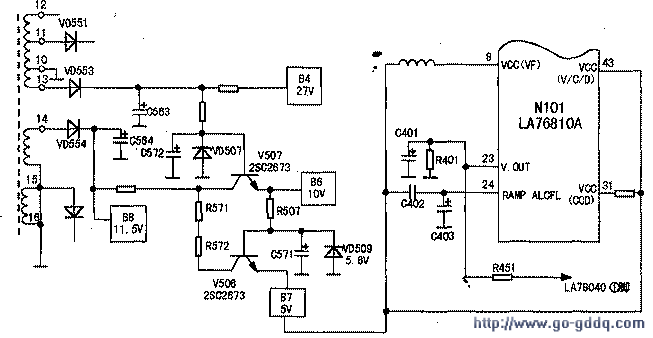

  测N451各脚电压同前述,场输出中点电压与供电脚相等,不再怀疑场块有问题。但这次检查交直流反馈支路中没有发现损坏的元件,难道故障在前级?N101(LA76810A)与场扫描有关的脚位仅为23脚场激励脉冲输出端和24脚场锯齿波形成,见图。查外围元件R401、C401、C402、C403、R451均正常。检测电压时,发现24脚外接电容C402接5V的一端竟无电压。此5V供电由电源电路中12V电压经V506稳压产生,为LA76810A⑧、31、43脚供电。查V506(2SC2673)损坏,更换V506后开机测5V已产生,观察光栅正常。
