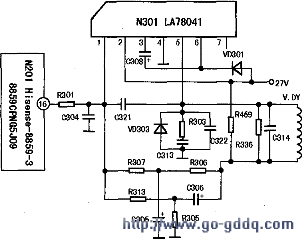

该机为超级单片机，随机未附图纸，据实物绘出略图见图。测场输出块N301（LA78041）①、⑦脚电压为3.6V，②、③、⑤脚电压均为29.6V，⑤脚输出脚与电源电压相同，怀疑场块损坏。在线测②、③、⑤、⑥脚间没有短路，查超级芯片N201的16脚输出电压为5.1V，基本正常，至此可大体判定故障在输出级。

　　换新LA78041后开机，故障依旧。检测R301、C304正常，根据亮线向上闪动的特征，代换输出电容C306、自举电容C308及C305、VD303，均告无功。将反馈支路的电阻逐一焊开，当检测到R307时，发现已断路。换一只33kΩ电阻，机器恢复正常，出现正常的光栅。
