长虹D2116A彩电场幅大小变化不定.图像变化类似跑台
来源:本站整理  作者:佚名  2010-07-04 12:12:17



  观察其故障现象是场幅大小变化不定。图像变化类似跑台,特别是从低频段往上调台时,场幅逐渐变大。作者先检修场输出电路无果,然后转向检查调谐电路,发现33V调谐电压只有12V且不稳定,修复33v调谐电压后所有故障均被排除。故障虽然排除。但作者对其中的原因不清楚,现特分析如下:

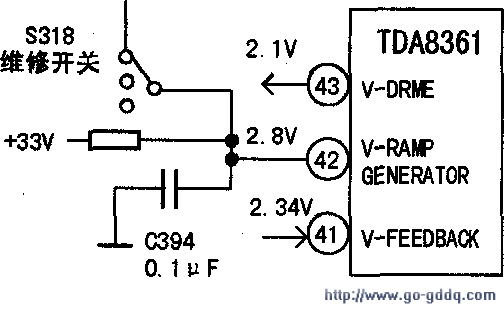

  采用TDA8362/TDA8361的彩电。场激励脉冲由IC内部开关配合42脚外接RC充放电电路形成场频锯齿波,场锯齿波经放大后从43脚输出到场输出电路TDA3653的①、③脚,由⑤脚输出场锯齿波电流到场偏转线圈。并将场交直流负反馈信号馈送到TDA8362/TDA8361的41脚(见图),稳定场输出电路的工作点,改善场线性。

  对大多数机芯来说,场扫描电路和调谐电压形成电路之间不存在任何联系,但该机芯的TDA8362的42脚场锯齿波形成电路供电取自33V调谐电压,这样一来当调谐电压不稳定时,就会影响到场锯齿波的幅度,经TDA3653功率放大后驱动场偏转线圈,表现为场幅变化不定。当然。调谐电压的不稳定,必然会引起跑台故障,这就是两者之间的内在联系。
