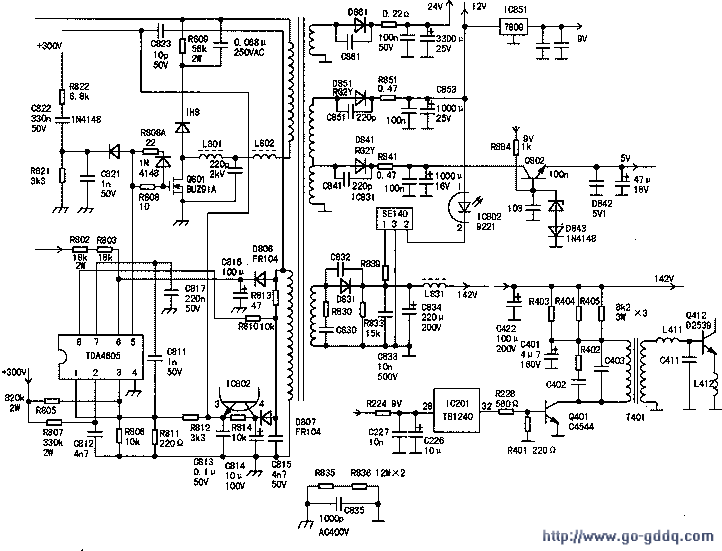

由于该机采用交流关机方式，来不及观察机内动静就自动关机，相关电路如图所示。于是，将执行关机的控制线与通往继电器间的插件取下，强制开机观察，发现该机采用“华飞”彩管。通电试机时行输出变压器一侧发出“咔喳”异响。怀疑为彩管故障。

　　先将高压帽取下放置妥当，通电观测，发现行输出变压器一侧异响声依旧，关机将偏转线圈插头拔下。开机后仍有稍小的异响声。恢复偏转线圈支路，测得行电流偏小，且时高时低极不稳定。将行输出变压器的所有负载断开，仅留初级绕组。行电流不变，异响声时有时无，代换行输出变压器和行管，并补焊行推动变压器到行管b极之间的元件焊点，故障依旧。偶然将表笔移到行推动管c极，发现该处电压在50V～100V间波动。恢复行电路，先将行推动级的负载断开（吸空行管b极），行推动管c极电压仍波动不止，说明行推动电路存在问题，代换该电路所有元件，无效。将行推动管b极脱开，测。TBl240的（32）脚电压不稳定。直接测其供电端（28）脚电压，发现该脚电压间歇性波动，跨过该引脚的限流电阻测9V电压仅在7.8V～8V间波动。

　　又测9V稳压块的12V输入电压，在9.4V～9.6V间波动。怀疑12V整流电路元件不良，但全部用新品代换，均无效。又怀疑9V负载过重。经分段检查，并没有明显过流现象。

　　于是从24V端飞线单独为9V稳压块供电（输入端与原12V电路断开），试机，电路工作正常，说明12V电路的确不能带动原9V负载电路，经分析认为故障应在开关稳压电路中。仔细查找，发现光耦IC802（9221）③一④脚间存在30kΩ左右的漏电电阻，于是用817光耦代换，并恢复所改动电路。扣上高压帽后试机，屏幕上出现正常光栅。接入信号，画面清晰稳定、伴音洪亮。至此故障排除。

　　原来，当光耦③、④脚呈现不稳定漏电电阻后，相当于给电源热端的驱动块（TDA4605）一个+B电压升高的错误信息，电源各路输出呈下降趋势，使12V带负载能力下降。导致主芯片TBl240工作失常而影响行输出变压器的正常工作。异响声使笔者走了弯路。
