观察此机图像水平方向扩大且图暗淡，彩色亦不良。

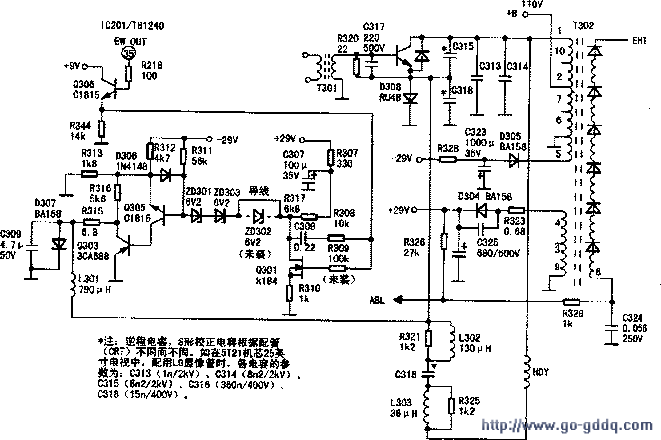

　　此机已过保修期，原发故障为三无，请人修过，未彻底修好。观察前检修者已换过高压包、行输出管等，所换高压包为创维CTV-8298型彩电上用的回收变压器。该变压器+B为140V，而5T20机芯的+B电压为11OV，如果代换，会因+B不足，高压输出肯定不够，致使光栅亮度不足。通过观察还发现枕校电路一29V滤波电容C323已换为10μF/160V。而原机C323为1000μF/35V电解电容（见图）。枕校电路已大部分拆焊过。

　　Q30l由K184换为K30A场效应管，R312（4.7kΩ）已换为lkΩ；ABL电路之R326（27kΩ/1/8W）烧焦变为13kΩ，枕校电容C309（4.7μF/50V NP）已凸裂。将上述元器件换回原机要求规格值后试机，图像亮度、色彩正常，只是图像缩小且枕形失真。进入工厂模式，调枕校参数有变化，而图像几何图形无变化。在调枕校参数同时监测Q30l漏极到Q305（C1815）的基极电压，随参数的变化而变化，而C309两端电压无变化。这说明枕校电路Q305 b极以前的电路正常，故障出在Q305或其后边电路。暂将R312拿掉，C309两端电压即由0V降为-30V，将R312恢复为4.7kΩ电阻，C309两端电压上升为一12V。这时略调行场枕校参数，几何图形恢复正常。
