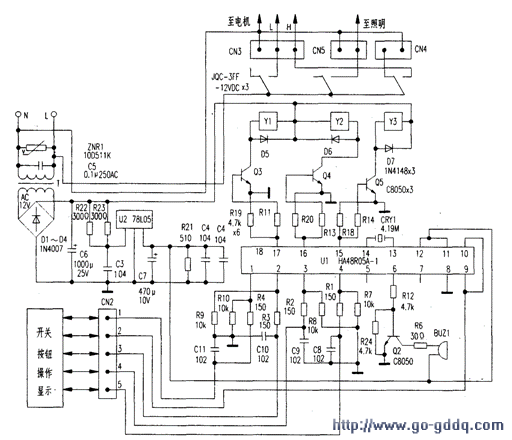

首先，拔下市电插头。打开灯罩，取下两只20W/220V自炽灯泡查看，完好无损。这说明故障发生在控制电路。从吸油烟机顶部、风管罩腔内、零件盒中取出编号为：HK-202F的控制电路板，按实物测绘电路如附图所示。按图索骥，照明灯亮、灭的工作原理是：点灯时，按一下“照明”键，Ul/CPU/HA48R05A-1的（16）脚便发出高电平点灯脉冲信号，经R13使Q4导通，继电器Y2吸合。白炽灯得电点亮；眨之，再按一下“照明”键或“关机”键，U1的（16）脚输出低电平，Q4截止，白炽灯因失电而熄灭。经仔维修实例随手泡电子壶不加热的检修潮龙OL-1型指针能在0位置按脉冲信号正、反方向摆动，说明电路工作正细检查，在操作“照明”键时，Ul（16）脚有控制信号，但继电器不动作，是其本身损坏所致。于是。用较好的拆机件TRD-12VDC-FB-CL型继电器更换后，照明灯点亮。
