亮度低，屏幕有清晰、规则黑白相问的斜条，去掉天线后雪花点的亮度也不足。

　　这是亮度低且不同步的表现，重点检查亮度电路和同步分离电路共用的12 V电源电压和视频信号幅度。通常故障点在中频集成电路全电视信号输出之后，视频集成电路亮度信号、同步信号输入之前的电路中。

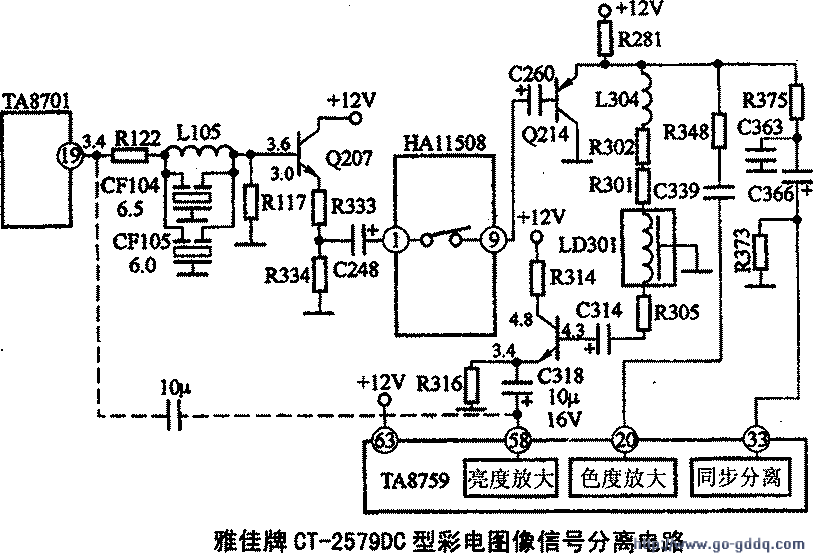

　　该机图像信号分离电路如图所示。

　　(1)测量视频集成电路TA8759(63)脚+12 V(电源端)电压，为+11．5 V，属于正常。

　　(2)断开TA8759的(58)脚(亮度信号输入端)，用10 μ F电容接于(58)脚空脚和中频集成电路TA870l的(19)脚(视频信号输出端)，如图1中虚线所示。亮度上升到正常，但仍不同步。这说明故障在电容跨接的两引脚之间。

　　(3)继续用电容对这两部分之间的元件进行跨接，确定故障在视频缓冲放大管Q207。测量Q207各极电压，分别为：b=3．6 V、e=3 V、c=12 V，均属于正常。拆下该管再测其极间电阻也正常，试着更换仍无效果。

　　(4)进一步分析电路可知，如R334或R333开路，Q207基极电压将由 TA8701的(19)脚决定，仍为3．6 V正常。发射极电压等于基极电压减去O．6 V(b、e结电压)，仍为3 V正常值。脱开上述两电阻分别测量，结果是R334开路。更换后，故障排除。

　　检修提示：(1)R334开路虽然不影响Q207各极电压，但会导致Q207无发射极回路而失去放大能力，使TA8701(19)脚输出的视频信号通过Q207的b、e极衰减送后级电路，再经亮度分离电路送给TA8759(58)脚的亮度信号幅度小引起亮度低，同时造成TA8759的(33)脚得不到同步信号导致不同步。

　　(2)维修经验证明，晶体管各极电压正常，基本上可以说明该晶体管及各极所接电阻正常。原因有两个：其一，晶体管损坏绝大多数表现为击穿、开路、漏电，肯定会导致各极电压不对；其二，晶体管外接电阻开路、阻值变大，通常影响晶体管各极电压。本机出现的现象实属特例，原因是Q207属于射随器(基极输入，发射极输出)。检修中如果不分析出Q207属于射随器，就会被正常各极电压所迷惑，误判R333、R334等电阻正常，使维修陷入僵局。
