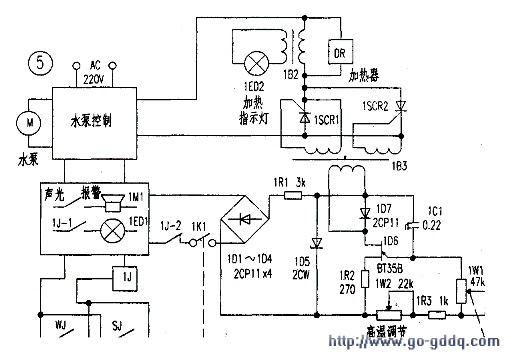

水箱温度控制电路如图。水箱复温加热部分主要由单结晶体管lD6、脉冲变压器183、单向可控硅ISCRl、1SCR2和电加热器DR等组成。振荡器lD6产生的脉冲信号。通过183加至ISCRl、1SCR2控制极，调节水温调节电位器1Wl，改变1C1充电速率，即改变了1D6振荡脉冲的宽度，从而改变了1SCRl、1SCR2导通角，使可控硅输出电压改变来达到调温目的。

　　若加热指示灯LED2亮表明主电路正常，再查DR.

　　电热管（正常加热管电阻为40-50Ω，若断路应更换；之后应检查1SCRl、1SCR2控制极上是否有控制脉冲，以判断1SCRl、1SCR2是否损坏；荐依次检查1D6、lB3、1Wl和1W2是否损坏。
