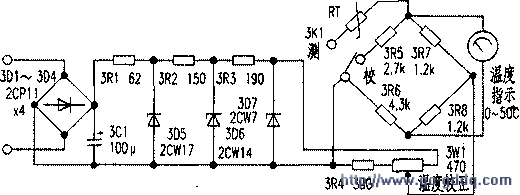

血温测温电路如图。

　　血温为0时，调整由3R5、3R6、3R7、3R8及热敏电阻RT组成的电桥至平衡状态。使流经电流表的电流为零，当血温升高时，RT值减小，电桥失去平衡，电流表中便有电流流过，并且温度越高，电流就越大。所以，电流表指示电流的大小就反映了被测温度的高低。

　　引起血温表无指示故障的主要原因有：（1）测温电路稳压电源无输出；（2）测量桥路有元件断路或脱焊；（3）电流表线圈开路、脱焊或损坏。　经测，稳压管3D7两端（稳压输出端）电压为零。

　　而3C1两端（整流输出端）电压正常，说明故障在三级并联稳压电路上。

　　目测3Rl表面有烧焦痕迹，进而测得3R1开路和稳压管3D5被击穿，将3R1和3D5一同更换后试机，血温指示表仍无指示。再检查测量桥路并未发现异常，判断是血温指示电流表损坏。用同规格电流表更换后，配合调节温度校正电位器3W1（470Ω），故障排除。
