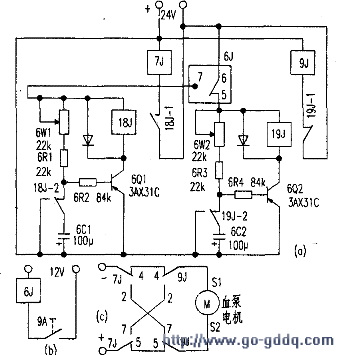

血泵电机正反转延时控制电路如图。接通主机电源后，继电器6J按钮9A未按下，处于释放状态，常闭触点⑥、⑤接通，24V电压通过6W2、6R3对6C2充电。2-3秒后，6C2两端电压会使6Q2饱和，继电器19J吸合，常闭触点19J-1断开，使9J断电释放，同时7J。因6Q1系统未接通电源也处于释放状态。这样7J的④、⑤和9J的④、⑤四个常闭触点均接通，血泵电机正转。当需要血泵反转时，按下反转按钮9A，6J吸合，常闭触点⑥、⑤断开，常开触点⑥、⑦接通，6Q2延时电路失电，6Q1延时电路得电，19j释放，常闭触点19J一1接通，使9J吸合，常闭触点④、⑤断开，常开触点②、⑦接通。同时，24V电压通过6W1、6R1对6C1充电，2-3秒后，6（21两端电压会使6Q1饱和，18J吸合，常开触点18J-l接通，7J得电吸合，其常开触点②、⑦接通，血泵电机反转。

　　由于电机正转正常，说明6Q2延时电路正常，故障在6Q1延时电路。检修时，试按反转按钮9A，能听到6J吸合声和19J释放声，说明6J和19J工作正常。

　　又测得延时电容6C1两端电压有变化，说明6Q2延时直流电路也正常，问题出在6Q1（3AX31C）、19J和7J上。查得6Q1已断路，更换6Q1后，配合调节延时电位器6W2（22kΩ），血泵电机反转恢复正常，故障排除。
