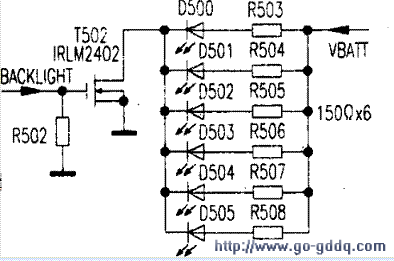

键盘照明电路如图所示。该机的D500～D505键盘照明灯直接由VBATr电池供电，它们通过BACKLIGHT控制信号，控制T502管的导通，使VBATT与D500～D505构成供电回路。R503～R508为各灯的限流电阻。拆开机壳，加电后用短路法检查，用镊子短路T502输出端（与D500～D505负端连接的管脚）到地，发现D500～D505还是不亮，说明问题出在VBATT电池供电支路。用万用表测量R503～R5O8连接端电压果然为零，用漆包线直接将该端与电池正端的VBATT连接，故障排除。
