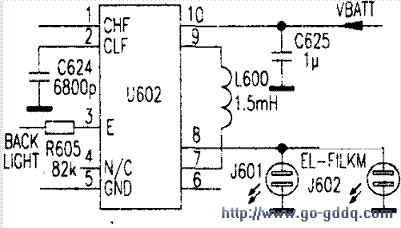

与故障有关的背景照明电路如图所示。由原理图可见，该机的背景照明电路由U602驱动芯片、J60l和J602背光片组成。导致背景照明的背光片不亮，应重点检查BACKLIGHT背景照明驱动信号是否正常，U602⑧脚有无正常的驱动信号输出，J601和J602本身是否存在不良。在背景照明状态，用示波器检查U602③脚有正常的控制信号，但其⑧脚没有驱动信号输出，检查U602  ⑩  脚VBATT供电电压正常，检查1600升压电感，发现其开路，将其更换后再试机，故障排除。
