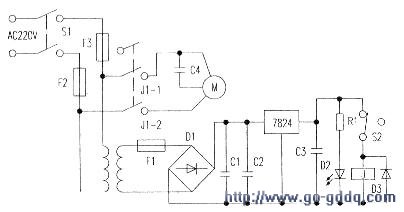

该牙钻机喷水压力正常应在0.2-0.25MPa之间（附图为电路原理图）。闭合S1，市电电源一路经脚踏开关（J1—1、J1—2）到电机M，另一路经变压器T给控制回路供电，同时电源指示灯D2亮。

　　当脚踏开关压下时，电机经皮带带动压缩机转动。此时压力由汽水管路调压阀调到0.2～0.25MPa之间才能进行工作。

　　当S2闭合时，二位三通电磁换向阀J动作，高压气经水分滤气器、调压阀、油雾器后由压力表指示。高速手钻开始工作。同时按手钻机上的按钮还可喷水。

　　当S2断开时。气压由储气罐，经分水滤气器、二位三通电磁阀J换向，向压水器加压，同时多余气压由上方小孔排出。供三用喷枪丁作。

　　经查：（1）S1两端电压正常为AC220V；膻缩机电机转动正常。（2）二位三通电磁换向阀电压正常（24V），动作也正常。

　　怀疑空气压缩机与管路有问题。经过清洗储气罐、分水滤气器、油雾器及管路、压力仍没有上升。最后确定故障存在于空气压缩机内。

　　该空气压缩机为旋转型结构（即属于刮板式压缩空气泵）。拆开检查压缩泵表而有划痕，导致串气使气压下降。经过更换轴承，并将端盖内表面研磨后。重新装好，加机油到标位。开机工作压力上升到O.3MPa以上。用调压阀调到标准压力0.2～0.25MPa之间。工作正常，故障排除。
