HFV-1双阀式喷射呼吸机常频通气正常,高频通气DT2打不开
来源:本站整理  作者:佚名  2010-08-10 09:51:30

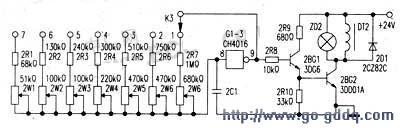

  打开机器盖板。找到高频通气电磁阀控制电路板,电路见附图 。首先用示波器观察 G1 — 3 ⑨脚是否有矩形脉冲输出。若无,说明通气频率振荡电路未起振,可依次检查 G1 — 3 是否损坏, 2Cl 是否容量变小或漏电, K3 是否接触不良。若 G1 — 3 ⑨脚有矩形脉冲输出,再观察高频通气指示灯 ZD2 在通气状态下是否闪亮,若 ZD2 不闪亮,应检查 2BGl 、 2BG2 是否损坏。 2R8(10kft) 、 2R9(6201~) 、 2R10(33klq) 是否断路或脱焊,若 ZD2 闪亮,试听 DT2 线圈是否有轻微的振动声。若无振动声,则是 DT2 线圈断路或脱焊,若有振动声。则是 DT2 动静铁芯被卡死,只要清除动静铁芯间的锈蚀污物,拉动动铁芯时,手感无异常阻力即可。
