此机插上机壳上的按键小板,把主板放在壳内,开机10秒左右就出现自动跳台现象。很有规律地往上跳台。开始认为是按键板上的按钮漏电,拆下来一看却没有。为了慎重,重新换一新的按键板装机后还是如此。测量CPU⑨脚(键控输入)在跳台的时候电压有一点摆动。说明有电压信号来了。检查该脚外围元件没有发现什么,清洗了一遍板也没有用,更换了CPU也不行。但把按键板拔下来就发现问题了。
把按键板拆下来,不放在机壳内,彩电很正常。把按键板慢慢地移向壳内,当按键板靠近显像管时就开始出现自动跳台了。由此想到CPU⑨脚的电压是不是由静电感应来的呢?为了验证这一想法。不用按键板,另外用一条线插在原按键板的位置。当把线头移向显像管时果然出现了跳台。拿出来了就没问题了。

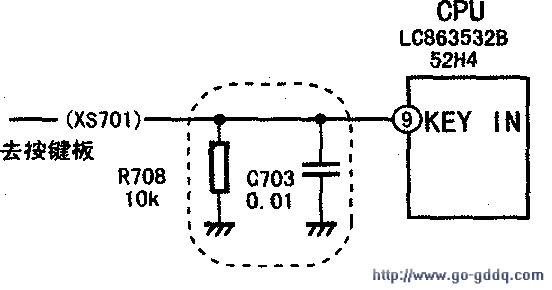

查看图纸CPU⑨脚键输入端接了一个电阻R708,一个电容C703(见下图)。可一看板上这两个元件都没有。找了一个0.01μF的瓷片电容、10kΩ的电阻焊在这两个元件的位置上。开机,把按键板放在机壳内一切正常。原来静电还会引起如此奇怪的现象。我另外试了一台机,拆下这两只元件,现象也是如此。说明这两只元件不能不装。
