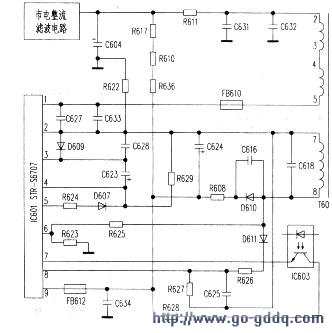

根据故障现象。首先检查开关电源。有关电路如下图所示。打开机盖,检查保险丝F601完好。
表明消磁电路、整流滤波电路无短路故障。通电测+B端电压为OV,测IC601(STRS6707)(1)脚(开关管c极)电压为OV(正常值为260V)。测C604两端电压为260V正常。测IC601(1)、(2)脚间电阻为OΩ,可见IC601内开关管的c、e极间击穿。更换IC601后,故障依旧。仔细检查1C601(2)脚外接保险丝电阻R622、开关变压器T601(2)脚外接保险电阻R611,发现R611开路。更换R611后,故障排除。该机开关电源厚膜块电路有外接保险电阻。当内部开关管Q击穿时,往往只会烧断R611(连带损坏R622),而不会使F601熔断。 m601内部Q击穿,系IC内部性能不良所致。
