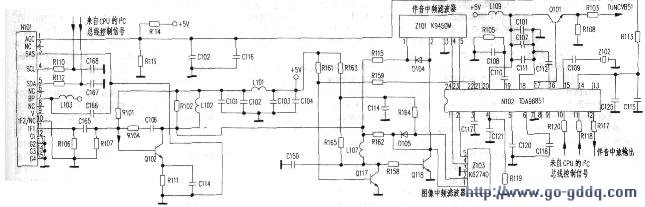

该帆是等离子高清晰度电视机。无图无声往往是其调谐器和中频电路故障所致。附图是该机调谐电路及中频电路原理圈，该调谐器采用PC总线控制电路结构。频段选择和频道调谐均由数字板中的微处理器提供IIC总线控制。代总线接口电路设置在调谐器内部，总线信号分别送到（4）、（5）脚，收到CPU发来的IIC总线数据指令后。通过接口电路形成频道切换信号和频道调谐信号，调谐器开始工作并输出IF中频信号。该信号经预中放电路进行放大，预中放电路是由高频晶体管Q102组成的共发射极放大器，Q102的集电极负载中接有电感L102，用于提高其高频性能，集电极与基极之间的RC元件起着负反馈作用，用以改善频率特性，预中放输出的中频信号分别送到图像中频滤波器2103（K6274D）（1）脚及伴音中频滤波器的（1）脚，两个滤波器分别取出图像中频（38MHz）和伴音中频（31.5MHz）。经中频提取后，图像中频信号送到N102（1）、（2）脚，伴音中频信号送至N102的（23）、（24）脚，中频信号在N102（TDA9885T）中分别进行解调处理。由N102的（17）脚输出视频图像信号，（12）脚输出第二伴音中频信号。经Q101放大后输出。经对上述电路分析后首先检查高频调谐器的主要供电+5V电压。经测量发现+5V电压在1.5V～2V之间波动，这显然不正常。分别对+5V供电有关电路元件进行检查，通过对C166、C104、C103、C102、C101及TC101、C107、C110等电容进行检查，最后发现TC101漏电严重，换新该电容后，再测+5v电压恢复正常，开机收看，图、声均正常，故障排除。
