1康佳PD32ES33等离子彩色电视开关电源维修资料

    康佳PD32ES33等离子彩色电视采用LGPDP32F1 X031等离子屏，色彩鲜艳，价格低廉，很受用户欢迎，其采用的开关电源板输出多种电压，故障率较高。

    该电源板由五部分组成：一是以集成电路FA5501 AN- TE 1 （IC601）为核心组成的PFC电路，将整流滤波后的市电校正后提升到380V为主开关电源供电；二是以集成电路NCP1271 B （IC 151）为核心组成的副开关电源，二次侧产生＋5V的VDD电压、19V的VCC4电压，+5V为电源管理CPU （IC701）控制系统供电，还经开关机电路控制后，产生5VSC, 5V/1.7A, STBY5V电压，为主板控制系统供电，19V的VCC4电压经开关机电路控制和稳压后，产生9VSC/0.5A, 16V/2.2A电压，为主板小信号处理和伴音功放电路供电，一次侧产生VCC电压，经开关机电路控制后为PFC电路和VS电压形成电路供电；三是以集成电路NCP1207 （IC801）为核心组成的VS电压形成电路，产生十190V/1. 2A的vs电压，为等离子屏驱动板供电；四是以集成电路SCQ0565 （IC901）为核心组成的VA电压形成电路，产生＋61V/1. 2A的VA电压，为等离子屏驱动板供电；五是以集成电路MC80FO308 （IC701）为核心组成的电源管理CPU电路，对开关电源的开、关机顺序进行管理，并对输出的各路电压进行检测，发生故障时进入待机保护状态。

    该电源板的开机工作时序是：按下电源开关后，副电源首先启动工作，输出5V-VDD电压，为电源管理CPU （IC701）供电，CPU从25脚输出高电位STBY- ON信号到U205的控制脚使之输出STBY5 V电压，通过排插P814的14脚送给主板，面板指示灯显示红色，进入待机状态。二次开机后，主板控制系统发出开机信号，面板指示灯变为绿色，从排插P814的2, 3脚分别输出高电平的RL-ON, VS-ON启动开机信号到CPU （IC701）的14, 13脚，CPU便分别从19, 20, 8, 10脚输出PFC电源、VS电源、M5V电源和16V, 9V电源需要的启动信号，整机得电开始正常工作。开机过程主要对以下三部分电路进行控制：一是控制低压供电电路。当电源管理CPU接到主板发出的开机信号后，10脚MULTI- ON信号由低电平变为高电平，该信号分别加到U203的控制端和Q203上，使U203启动进入工作状态，输出5 VSC电压，同时该电压经Q203倒相放大加到MOs管Q201的栅极，Q201导通，源极输出16V电压，再经过U202稳压得到9V电压；CPU的8脚的M5V-0N信号由高电平变为低电平0V后，Q205截止，U204控制端由低电平变为高电平输出5V电压。上述低压供电一是经连接器P814向主板控制系统、小信号处理电路、伴音功放电路供电；二是控制PFC电路。电源管理CPU接到开机指令后，19脚由高电平变为低电平，光耦合器PCI53导通，Q601输出14V的VCC3电压，加到PFC电路中IC601的8脚，PFC电路启动开始工作，一是将供电电压和电流校正为同相位，提供功率因数，减少谐波污染；二是将市电整流滤波后的电压提高到380V，为副电源和VS电源供电；三是控制VS, VA开关电源。电源管理CPU接到开机指令后，20脚
输出的VS-ON信号由高电平跳变为低电平，光耦合器PC802导通，Q804截止，VS电源电路启动工作，产生VS电压，一是经连接器P12的8, 9脚为PDP显示屏电路供电；二是送到VA电源电路IC901，经IC901降压、斩波后，产生VA电压，经连接器P12的3脚为PDP显示屏电路供电。

    该电源板的待机工作时序是：当CPU （IC701）接到主板发出的待机指令后，CPU的14, 13脚RL-ON, VS-ON信号变为低电平，CPU便分别从19, 20, 8, 10脚输出PFC电源、VS电源、m5 v电源和16V, 9V电源需要的关闭信号，上述受控电压停止输出，一是切断主板小信号处理电路和伴音功放电路的供电；二是控制PFC电路停止工作，副电源供电降为300V；三是控制VS, VA开关电源停止工作；四是CPU从7脚输出高电平瞬间跳变到低电平，后又回到高电平的控制信号到VS电压泄放电路，低电平使Q851截止，Q850导通，使VS, VA滤波电容上的电荷经R872, D905, R865, Q850对地泄放，为下一次开机做准备。

该电源板设有完善的保护电路，电源管理CPU保护检测输入通道共有7个。按照保护控制的特点分为交流输入电源过电压、欠电压保护、PFC电源过电压、欠电压保护，以及VS, VA, 5V, 16V, 9V输出电源过电压、欠电压检测保护。这三部分保护介绍如下：一是由取样分压电路和检测电路U121、光耦合器PC151组成交流电源过电压、欠电压保护，正常时检测U121, PC151向CPU的17脚得到正常的高电平AC DET信号，市电电压过低或过高时保护电路启动，U121, PC151截止，向CPU的17脚送入低电平保护信息，CPU执行待机保护。二是由取样分压电路和集成电路U122、光耦合器PC 152组成的PFC电源过电压、欠电压保护，PFC电路正常时，U122, PC152导通，CPU的18脚得到正常的高电平PFC-DET信号，当PFC电源出现欠电压或过电压时，U122, PC152截止，CPU的18脚检测到低电平的PFC- DET信号后，将关闭除了送到主板的STBY5 V待机电源外的其他所有受控电源通道。三是VS, VA, 5V, 5VSC,16V, 9V输出电源过电压、欠电压检测保护，VS DET信号送到CPU的28脚、VA- DET信号送到CPU的27脚、5VDET送到CPU的3脚、16V送到CPU的16脚、9V送到CPU的1脚，当CPU检测到这几组电压中任何一组异常时，将关闭除了STBY5V和PFC （380V）电源外的其他所有输出电源通道。

该电源板的集成电路引脚功能和维修数据如表31～表35所示。

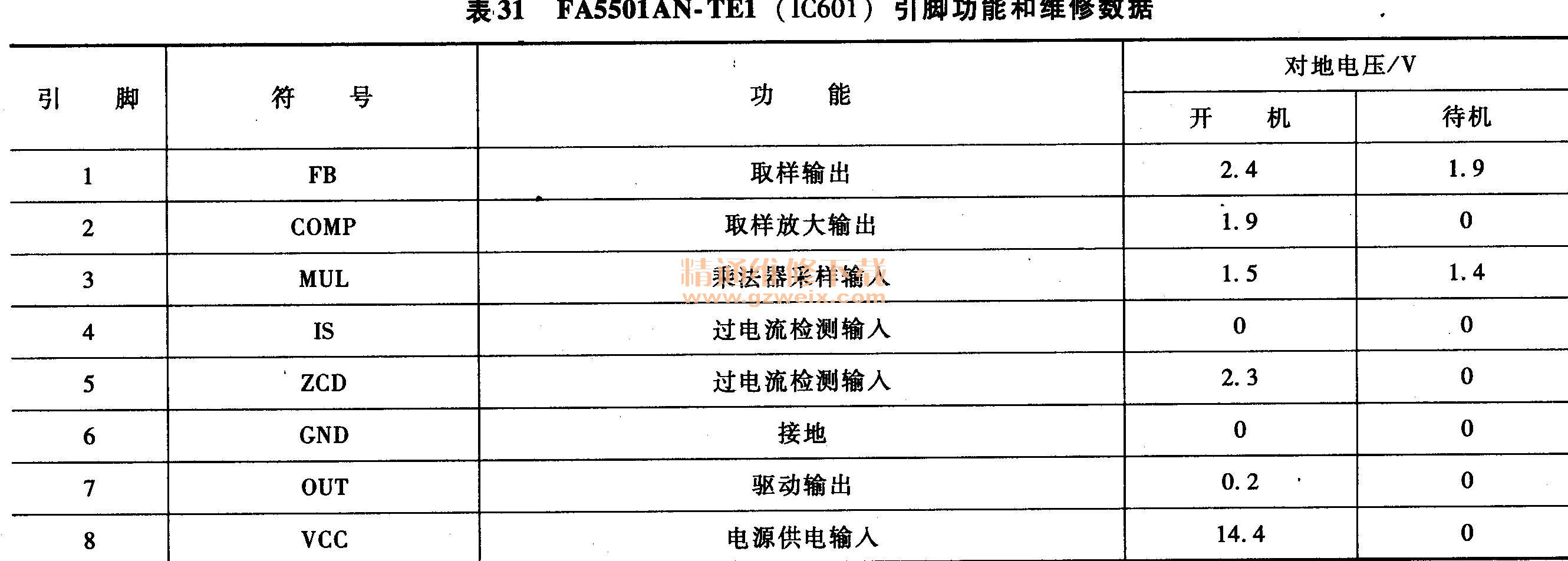

31 FA5501AN-TE1 （IC601）引脚功能和维修数据

表32  NCP1271B （IC151）引脚功能和维修数据

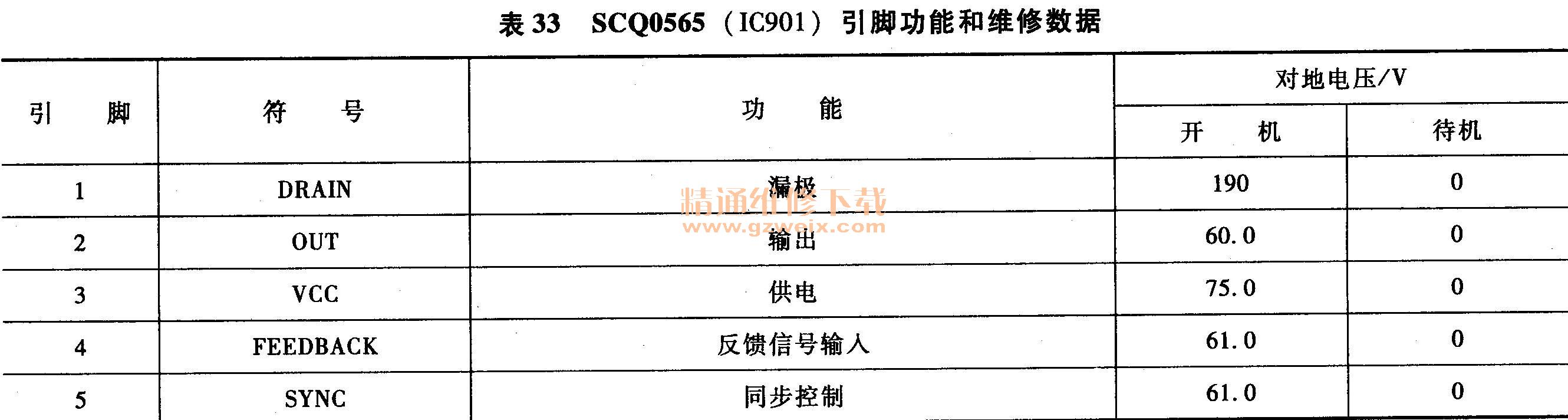

表33  SCQ0565 （IC901）引脚功能和维修数据

表34  NCP1207 （IC801）引脚功能和维修数据

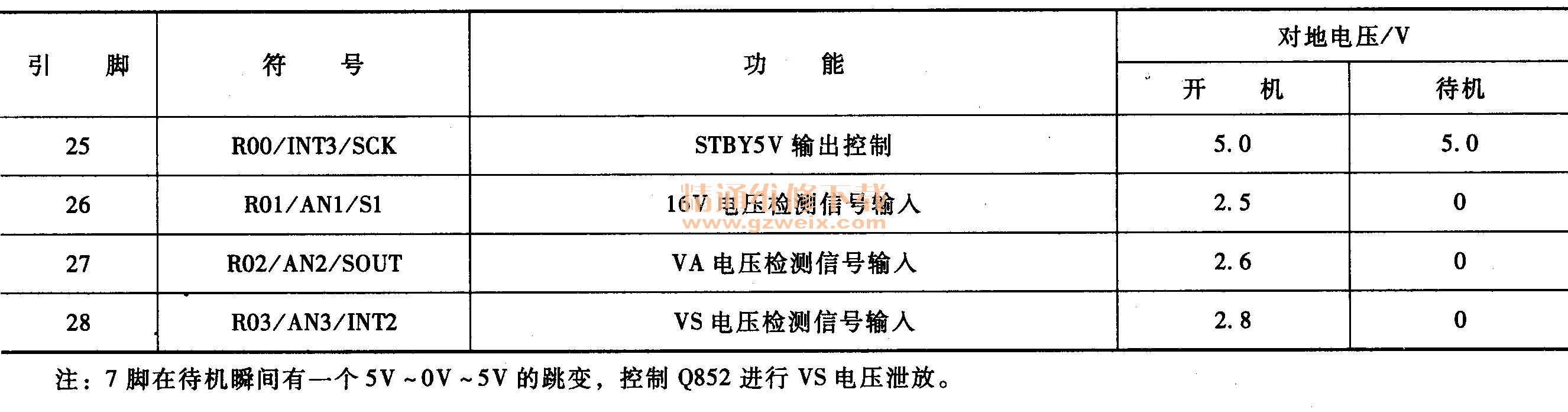

表35  MC80F0308 （IC701）引脚功能和维修数据
注：7脚在待机瞬间有一个5V ～0V ～5V的跳变，控制Q852进行VS电压泄放。
