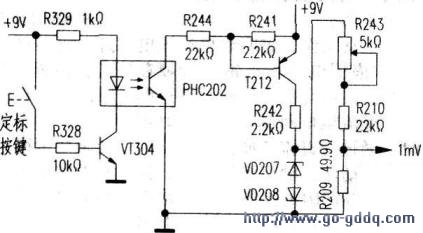

观察心电信号描记正常，说明主电路基本正常。故障在定标信号发生电路。相关电路如附图所示。当按定标键时，+9V直流电压经R328加至VT304的基极，VT304饱和导通，光耦PHC202受电工作。VT212的基极电位降低饱和导通。+9V电压经稳压二极管VD207稳压为7.5V。该电压经R209、R21O、R243组成的分压电路。在R209上获得lmv定标电压信号并经放大后输出井描记定标信号。通电开机状态下打定标，实测VD207上端电压为0V，表明VD212此时未饱和导通，再测VD212基极电压不正常。正常府为OV。但此时测光耦PHC202输出正常（为OV）。经查发现R244已开路损坏。用同规格电阻更换后，故障排除。
