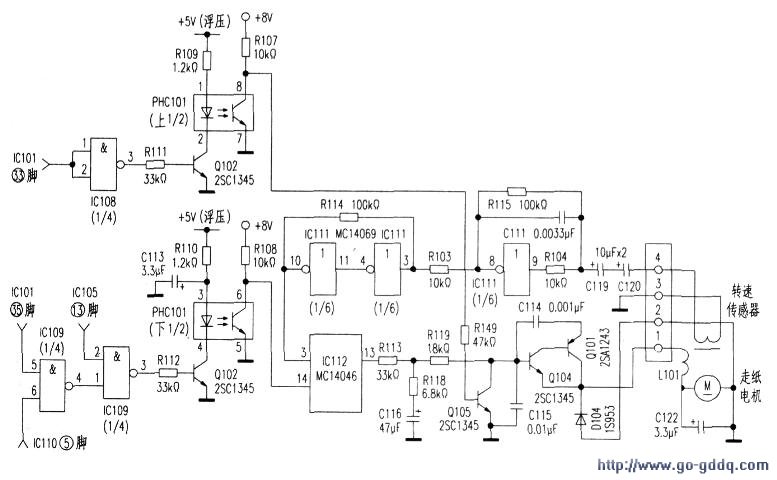

打开机盖。找到走纸电机转速控制电路板（电路参阅附图）。首先用示波器测量IC112（14）脚是否有频率为256Hz或512Hz电机驱动脉冲输入。若无。说明故障发生在IC112（14）脚之前的电机驱动脉冲控制、放大和耦合电路上。

　　可依次检查PHC101（下1/2）是否失效、IC109和Q103是否损坏，R108（10kΩ）、R110（1.2kΩ）和R112（33kΩ）是否阻值增大或断路，C113（3.3μF）是否漏电或击穿，对于1C109和：PHC101的检查。最好采用“替换法”予以判断。

　　然后检查走纸电机启动电路，可用示波器测量PHC101（上1/2）（8）脚输出电位是否正常。在正常情况下。按“START”时，该脚应输出低电平，若PHC101（8）脚输出电位正常，则应检查Q105是否击穿，若PHC101（8）脚输出高电平。再用示波器跟踪追测Q102和IC108输入输出逻辑电平是否正常，在正常情况下，IC108（1）、（2）脚输入为逻辑低电平，（3）脚输出为逻辑高电平，Q102c极输出为逻辑低电平。这样顺藤摸瓜即可很快找到故障予以排除。

　　最后检查走纸电机驱动电路。

　　用示波器测量IC112（13）脚输出电机驱动脉冲电压是否正常，在正常情况下，25mm/s纸速为+2.8V，50mm/s纸速为+4.2V，若IC112（13）脚电机驱动脉冲电压输出正常。则应依次检查Q101、Q104是否脱焊或损坏，Rl】3（33kΩ）、R119（18kΩ）是否阻值增大或断路，L101是否脱焊或断路，走纸电机是否脱焊或内部断略等，若IC112（13）脚无电机驱动脉冲电压输出。除IC112外围不良外，一般是IC112损坏。
