海尔8843机芯彩电,收台数量减少,U频段无信号
来源:本站整理  作者:佚名  2010-08-27 08:34:28



  测高频头供电正常,进入自动搜索状态,发现自动搜索进人UHF波段时高频头BU端子上无电压。查BU端滤波电容C105无漏电现象,测BU端子至地的电阻值为800Ω左右,无明显短路。顺线路查找BU端子通过R962与CPU(2)脚相连,测CPU(2)脚电压为O.2V,取下R962,使CPU(2)脚与高频头BU端子分开,测CPU(2)脚仍为O.2V,判定UHF频段无信号是CPU损坏导致高频头BU端无供电电压所致。该机CPU型号为WUHAN-2000(注:与WH2000C不能互换)42脚封装。波段控制部分如附图。

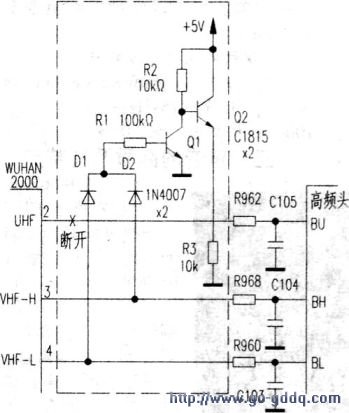

  为节约维修成本,决定用外接元件来补救CPU。具体电路如图中虚线框内所示。下面说明该电路的基本工作原理。

  1.电视机工作在VHF-L频段时,CPU(4)脚输出高电平。D1导通、D2截止。Q1导通、Q2截止,高频头BU端子无供电电压。

  2.电视机工作在VHF—H频段时,CPU(3)脚输出高电平,D2导通、D1截止,Q1导通、Q2截止,高频头BU端子无供电电压。

  3.电视机工作在UHF频段时,CPU(3)、(4)脚均输出低电平,D1、D2截止,Q1因无b极电流而截止,Q2正偏导通。BU端子得电,电视机UHF频段正常工作。

  图中R1为隔离电阻,主要作用是防止VHF-L频段和VHF—H频段的供电经D1、D2、Q1的be结短路至地,确保两个频段工作正常;R2为Q2的上偏置电阻,其作用是CPU工作在u频段(3)、(4)脚都输出低电平Q1截止时,Q2饱和导通;R3为Q2的e极电阻,其作用是工作在VHF—L和VHF—H两个频段Q2截止时,保证高频头BU端子电压为OV。
