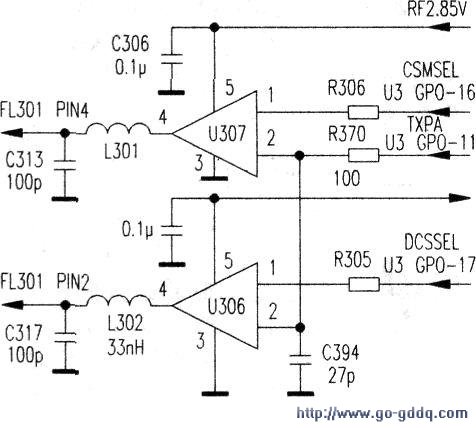

与故障有关电路如图所示。
从故障现象看,问题出在GSM单独的信号通道或GSM/DCS频段控制电路。加电后检查FL301天线开关芯片第(4)脚频段切换电压,发现在GSM频段电压为零(正常应在2.8V左右),检查相关元件,发现L301滤波电感存在虚焊,将其补焊后试机,一切恢复正常,故障排除。
