检查380V输入到整流变压器一次侧所有元件和电缆均无短路性故障。把整流变压器ZB一次侧电缆拆去，接入2个250W灯泡（串联）能正常发光，而且可正常调光。因此可判定是整流变压器二次侧桥堆击穿短路造成负载短路。

　　由于整流变压器重达1吨多，安装于电除尘器本体露天平台。平台高达10多米，要更换它实属不易。因此，万不得已才更换整流变压器。经过对电路图分析，KRD熔断还有另外一种原因：

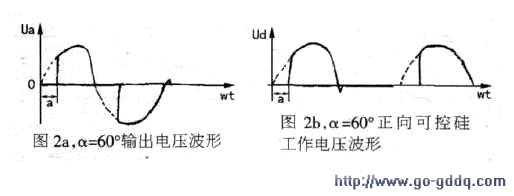

　　即两个可控硅只有一个工作，造成单向导通，产生直流电压，而使整流变压器一次侧直流短路，炸KRD。2个可控硅触发角等于60。时输出电压波形见图2a。ISCR1工作，ISCR2不工作的电压波形见图2b。ISCR2单只工作波形和图2b相似，只是方向向反。从图2b可以看出，单只可控硅导通输出的是直流电压。

　　对单只可控硅工作故障检修过程如下：把整流变压器一次侧原电缆拆去，用指针式万用表交流500V挡测整流变压器的一组输出电压，如表针基车不动，再换用直流500V挡，如能测出直流电压则判断为单只可控硅工作。还有一种更有效方法判定整流变压器好坏。从快熔端接一根电缆到ZB一次侧，接通电源后若有高压输出，则整流变压器正常，若出现烧快熔，则说明整流变压器有故障。本次故障处理如下：先从快熔KRD输出端接一电缆到整流变压器一次侧，甩开可控硅交流高压，送电，整流变压器高压输出正常，不再烧快熔。由此判定硅整流变压器正常。拆下ISCR1、ISCR2测量发现有一个可控硅触发极开路，形成单只可控硅工作，导致炸快速熔断器。
