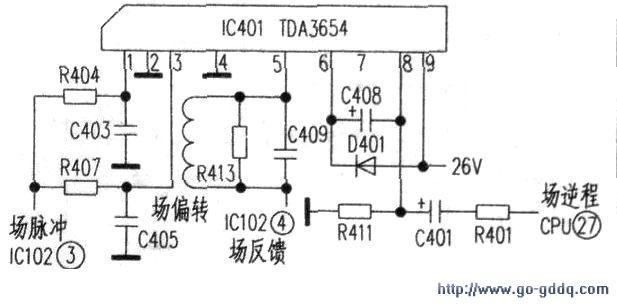

这是场扫描电路发生了故障。有关电路如图所示。先测IC102(3)脚场推动信号输出端电压,基本正常。再测场输出集成块IC401(TDA3654)各脚电压,除(6)脚不正常外,其他脚基本正常。IC401(6)脚是泵电源脚,在路正常电压应为1.5V左右。同时(6)脚还经C401、R401向CPU的(27)脚提供场同步脉冲信号,用于字符定位。如今IC401(6)脚电位太低,导致二极管Q608截止,字符翻滚。检查(6)脚外围元件,只有自举升压电容C408,用150μF/35V新品电容更换之,故障依旧。更换IC401也无济于事。再仔细检查IC401外围元件。发现C403已漏电。变成了一个60kΩ的电阻。将其更换后,故障排除。
