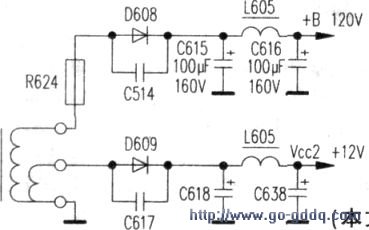

根据行幅跟随伴音大小而抖动收缩的特征。故障应与软件设置无关。故障部位应与行供电的开关电源有关。打开机壳在通电情况下。测开关电源初级主滤波电容两端+300V电压正常。再测次级电路（见附图）+B处电压。发现该点电压随伴音大小在85V-95V间波动，与正常值+120V相差甚远。于是再往后测量发现整流后C615两端电压稳定在+115V上。怀疑+B第二滤波电容C616有问题。将其测下检查，C616正常而第一滤波电容C615已失容损坏。由于暂无同规格的C615替换。经分析试将同规格的C616拆下装到C615位置上，C616位置则让其空闲待装新件。然后接上天线开机测量，+B处电压恢复正常稳定的+120V，行幅也恢复正常。图像顶部的回扫线也消失了。试将亮度及音量调至最大，光栅也未见异常。故障排除了。

　　小结：故障是由于C615与开关变压器靠得过近。

　　受到开关变压器长期发热烘烤而干涸失容。由于C615失去了储能滤波作用而使+B电压下降。由于电感L605有“隔交流通直流”作用，使得整流后脉动纹波过大的+B电压被进一步变衰减，致使行供电不足导致行压缩及场回扫线。由于伴音放大电路也是“用电大户”，所以伴音大小也引起+B电压波动而引起行幅跟随收缩。虽然将C616顶换到C615处+B电压可恢复正常。为了安全起见应及时将C616补上。以免损坏行管。
