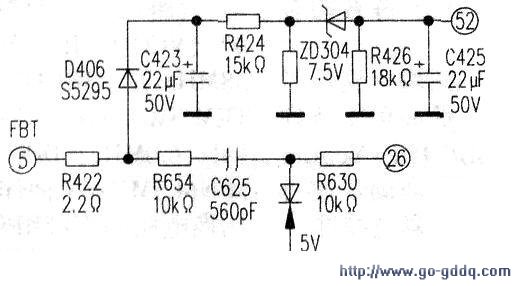

该机CPU采用CTV222SV1.3.经查CPU工作电压、时钟振荡、复位电压正常。面板按键也无漏电、短路现象。考虑到能开机时也无字符显示。由于字符显示需要行、场同步脉冲作为定位信号。于是决定先查CPU（26）脚（H·SYNC）和（27）脚（V·SYNC）的行、场同步信号波形。经观察（26）脚果然没有行同步信号输入。该机的行同步（行逆程）脉冲信号传输电路见图.从行输出变压器（5）脚输出的行同步信号经R422后分成两路，一路经D406、R424、ZD304等加至小信号处理IC（TA8759BN）（52）脚；另一路经R654、C625、R630加至CPU（26）脚。经进一步检测，终于发现是限流电阻R654（10kΩ）开路。更换R654后，故障排除。
