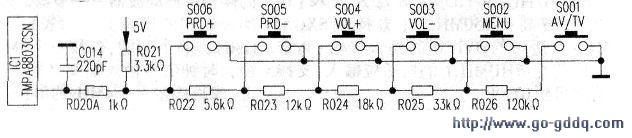

有图像。说明视频通道和行、场扫描电路基本正常。故怀疑CPU工作条件不满足或面板控制电路有问题。经查CPU三个工作条件（工作电源、时钟、复位）正常，查而板控制按键无短路或漏电现象，但查得控制按键上电压明显偏低。因此怀疑面板键控电路（见图）电阻变值。经认真检测，发现供电电阻R021（3.3kΩ）阻值竟增至80多千欧。当换新后故障消失。原来该机键控电路采用电压比较式。CPU（3）脚电压不同时，内部CPU执行不同功能。而该电压是事先设置好的固定值，若（3）脚电压超出这个范围，就不能执行设置的程序，从而出现控制失效故障。
