该型微波炉具有烹调、粥饭、清蒸以及烧烤、混合烹调、简便解冻等功能。输入功率：1400W；输出微波功率：850W；输出频率：2450MHz。用户反映，微波炉开机，显示屏没有显示。

　　用带有5A 电流表监视的交流电源接线板接通微波炉电源，电流表无指示，判断电源电路开路。拆开外壳，用万用表检测保险丝（非玻璃透明管），发现保险丝开路。用普通10A 保险丝代替，接通电源，显示屏有显示。但当接通“开始”按钮时，一切全无。发现又烧保险丝。由于没有该微波炉的原理电路图（可参考附图），只能从保险丝玻璃壁呈现金属粉末的情况判断，电路存在严重的短路。根据通电时电源一切正常的情况分析，故障应在高压电路（因为按动“开始”按钮，就是接通高压）。高压部分的主要器件有4 个：高压变压器、整流二极管、滤波电容和磁控管。

　　检测变压器是否短路的方法同检测普通变压器相同。只要断开次级，测量初级的空载电流就能作出判断；检测二极管的方法和测量普通硅二极管的方法相同。因高压二极管的正向压降比普通二极管大很多，只要将万用表的量程放到R×l0K 挡就解决了；磁控管若短路，主要是阴极与阳极短路（阳极通常都接地，阴极接负高压）；高压电容端输出的就是负高压。根据先易后难的原则，用万用表在线测量高压电容两端的电阻，发现指示为0。断开变压器与电容相连的唯一接线。再测，仍为0。判断高压电容短路。拆开电容时发现，高压整流二极管也和电容装在一块。检测高压二极管（要用Rx 1OK 挡测量），正常。高压电容没有型号，只标志了：1.07μF/2100W VAC 字样。

　　急忙到销售微波炉二手器材的商店寻找高压电容和保险丝。都没有原配的。细看电容的容许容差，标志为±3%。据此，购买了两个容量分别为1.1μF 和1.09μF 的电容。回来后用数字电容/电感表（DM-6243L）测量，无误差。决定用1.09μF/2100WVAC 的电容进行试验。细心装好电路，检查无误后盖好外壳（防微波辐射），接通电源，显示正常。准备好一杯冷水，放置在微波炉的中央，按动“开始”按钮，转盘转动，显示屏仍然亮着，说明一切正常。再看电流表，5A 的表指到极端。数秒钟后按“暂停”按钮，开门查看水温，玻璃杯的周围已布满水蒸气了。

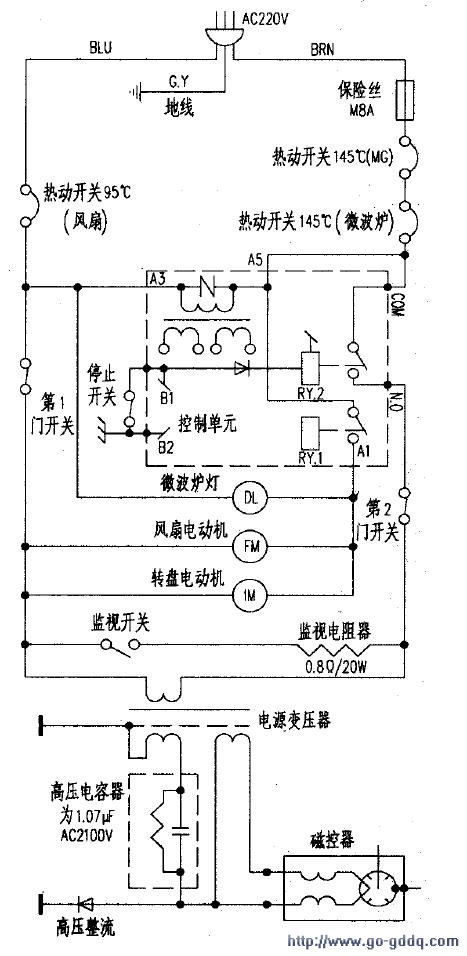

　　二手市场上的高压电容，有很多品种：耐压都是2100V，而容量却从0.85-1.1μF 不等。笔者认为电容的容量大小与输出的功率有关，即变压器输出同样电压的情况下，容量大的电容，可以输出略高一点的电压。因此，磁控管也会输出略大一点的功率。至于为什么要精确到小数点后2位，可能是考虑出厂产品输出功率一致性的要求。对此，我还有点吃不透。没有买到同型号的保险丝估计是个影响使用的问题。原保险丝的容量因锈蚀的原因看不太清楚，像是8A。现使用10A的普通保险丝，可能大电流冲击会影响保险丝的寿命。微波炉的高压电路都类同。所不同的是微波炉的控制电路。但多数情况下，厂家都不提供控制电路图。附图是夏普R-3E56 微波炉电路图，供维修时参考。
