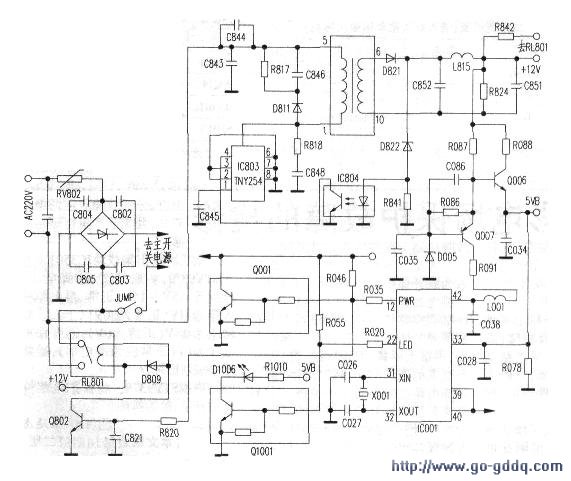

该机通电接通电源开关SW801后，指示灯不亮。检查F801完好，听不到继电器吸合声，经分析故障可能出在副开关电源电路。该机的副开关电源电路如附图所示，由高效小功率单片缩型开关电路IC803（TNY254）、开关变压器T804及光电耦合器IC804等相关元件组成。该芯片内含较完整的振荡器；基准电压源；开关控制器；场效应功率管：前沿闭锁电路以及定压锁定、过流和过热保护等功能。

　　它省去了电源启动电路。在场效应管漏一源极关断时，由整流滤波直流高压经5.8V基准稳压源调整给控制电路供电，并对其（1）脚电容充上5.8V直流电压，而场效应管导通时，由其（1）脚电容C845放电给芯片供电。由于C845容量只有O.047μF-0.1μF，故BP端不得向外部电路提供电流。否则电源停振。

　　此电源的工作过程为：当接通电源开关SW801后，两级共模滤波交流电压由DB810、C843半整流滤波后得到约+300V直流电压。经T804的（5）-（1）初级绕组加到IC803（5）⑤脚MOSEFT管漏极。由基准电任源调整为5.8V给控制电路供电，OSC振荡器起振产生时钟脉冲。经与门触发R—S双稳电路置位，输出高电平。

　　驱动从OSFET管导通。而DMAx脉冲经或门加到R—S触发器R端将触发器置零。输出低电平把MOSFET管关断。上述过程交替进行。使开关电源进入正常振荡状态。MOSFET管导通时，漏极电流流过T804（5）-（1）绕组，电能转换成磁能储存在电感线圈中，MOSFET管截止时，T804（6）-（10）绕组感应的脉冲电压经D821、C852整流滤波后。形成+12V直流电压，再由Q006、Q007和D005组成的串联稳压电路调整形成+5VB电压。

　　为控制系统供电。副电源输出的+12V直流电压经齐纳二极管D822加到光电耦合器IC804内发光二极管正极，当由于某种原因+12V电压升高时，则流过IC804内发光二极管的电流增大，其内部光敏管c、e极内阻减小，由于IC803（4）脚流出的电流增大。MOSFET管输出脉冲频率增高。

　　T804（5）-（1）绕组电感增大，回路流过电流便减小。其整流电源取得的能量随之减小。

　　+12V上升趋势被拉低。反之，IC804内发光二极管电流减小时，从IC803（4）脚流出的电流也减小。

　　MOSFET管输出的脉冲频率降低。转换取得的能量增加。+12V电压回升到规定值。图中Q802、RL801、Q806及Q001、IC001（12）脚PWR接口等组成电源ON／OFF方式转换控制电路。

　　接通交流电源后，副开关电源振荡供电，IC001（42）脚得到+5VB电源后，其（33）脚同时得到RST复位脉冲，（31）脚得到8MHz主时钟，启动其（39）、（40）脚IIC总线，从EWROM存储器IC002 中读取上次关机时的所有程序数据，由其（12）脚输出RWR高电平，使Q802饱和导通，RL801吸合继电器触点。接通主开关电源交流供电，使其振荡工作，为机芯各功能电路提供6组直流电压。同时，Q1301饱和导通使806截止，主电源+7V电压调制环路和+95V电流调制环路进入工作状态，稳定主开关电源的直流电压。IC001还从（22）脚输出LED低电平，使Q100截止，指示灯D1006熄灭。指示电视机进入开机工作状态。当按下遥控器上的“POWER”键时，IC001（12）脚输出PNR低电平。Q802截止。促使RL801绕圈断电释放切断主开关电源交流供电，同时Q001截止，使Q806饱和导通。使+7V电压调制环路退出工作。IC001（22）脚输出LED高电平，使Q1001导通，指示灯D1006发光，电源进入待机状态。该电源处于待机状态时。由于关闭了包括整流滤波电路内的主电源的交流供电，只有IC803为睡眠状态的CPU供电，此时功耗仅为0.5W。经上述电路原理分析后，接通电源开关发现电源指示灯确定不亮，断电检查交流回路中的保险管F801是否熔断，若F801熔断，应重点检查Ic803（5）脚内的MOSFET管是否击穿，经测量其各脚在路阻值均正常。测查T804次级回路滤波电容C852上的+12V电压，如果无+12V电压，说明IC803没有起振，测查其（5）脚直流电压和（1）脚储能电容c845，若c845良好，其（1）脚无5.8V电压，说明IC803有问题。该例测得C852上+12V电压正常，但测量Q006e时发现无+5VB电压输出。查有关电路元件Q006、Q007、R087、C034、R088、C035、D005、C086、R086、R09l等元件。结果发现电容C035漏电严重。将其换后试机，故障排除。
