福日F91PP机芯彩电无光栅,电源指示灯不亮
来源:本站整理  作者:佚名  2010-09-03 08:31:11



  开机时电源启动声正常,测量+B电压正常,说明开关电源工作正常。观察显像管灯丝亮,说明行扫描电路已经工作。电源指示灯是+5V供电,怀疑由变压器T902产生的+5V电源电路故障,测量IC101 42脚电压为1.8V(正常是5V)。

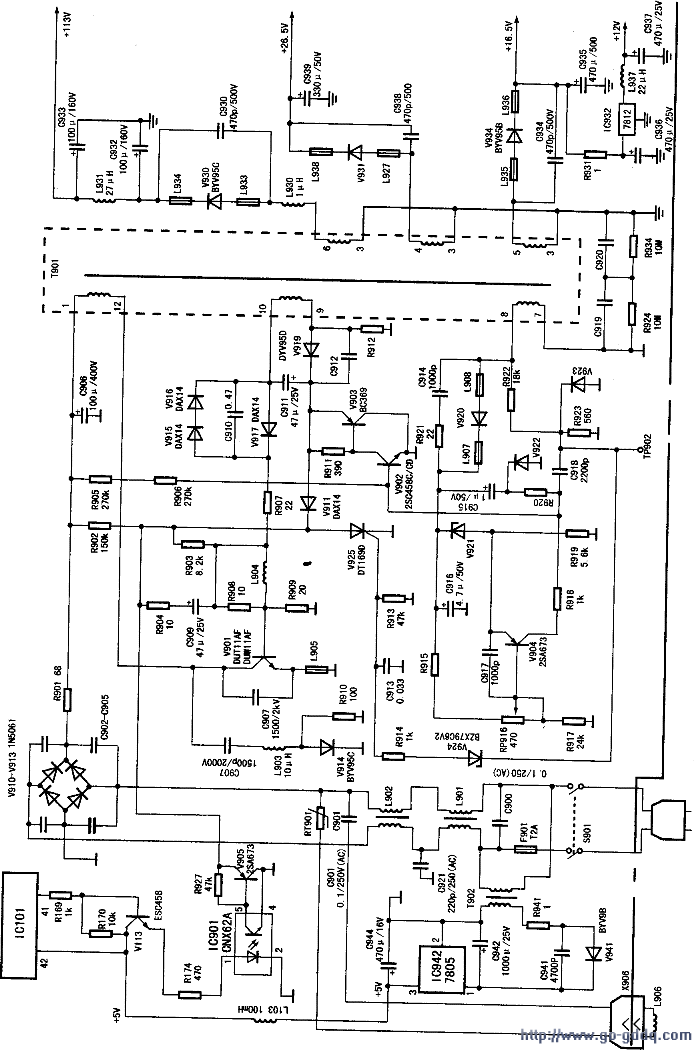

  参阅下图,+5V电压是交流220V单独经过T902变压后,由V941、C942整流滤波,形成约20V左右的直流电压,经三端稳压器IC942(7805),从IC942③脚输出+5V的电压供给IC101 42脚。

  遥控关机时,IC101 41输出高电平。这时,V113导通,光电耦合器IC901(CNX62A)由于有电流流过。经过充电转换使Y905导通。V905发射极处于低电位,通过电阻R903使电源开关管基极为低电平,V901处于截止状态,开关电源不工作。各组输出电压为零。

  IC101 42脚为1.8V,再测IC942①脚电压1V左右,进一步检查发现是T902不良。更换T902,+5V电压正常,光栅也正常。

  T902损坏绝大多数是因①、②脚的内装温度保险丝熔断,在一时没有同样规格的变压器更换的情况下,可以拆下T902,将T9020D①、②脚短接,短按后再重新装上焊好即可。严格地讲,由电路原理分析T902的初级开路,次级输出应为零,实际电路中,次级仍有较小的感应电压,因此IC101 42脚实测为1.8V。
