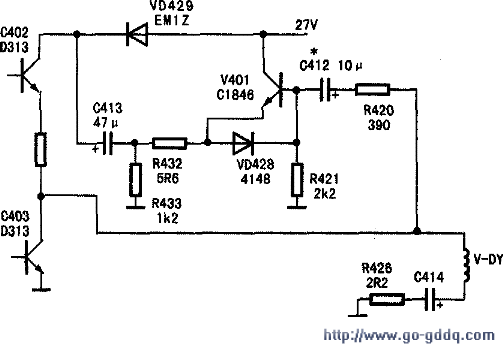

接修时发现，场输出电路、场电源升压电路，甚至包括场振荡电路在内的整个场扫描电路已经被前位师傅检查过。修理M11机心图像上部出现回扫线现象，有经验的师傅总会脱口说出直接更换场升压电路中的10μF电容就能够解决问题。但海信TC2130BK的场扫描电路使用27V供电，与一般M11机心场扫描电路57V供电不同。在附图所示的电路中，47μF的场升压电容C413已经被前位师傅增加到100μF，图像上部仍然出现叫扫线现象。说明图像上部出现回扫线现象不是C413引起。

　　分析认为场扫描正程期间，场输出电流通过电阻R420向电容C412充电，三极管V401b-e结因反偏而截止，27V电压通过升压二极管‘VD429一方面向升压电容C413充电；另一方面向场输出级供电。场扫描逆程期间，场输出电路无偏转电流，C412放电，V401导通，c412放电电压通过V401b-e结叠加在C413上，使C413正极电压由原来的27V大约提升一半。如果电容C412无充放电特性，以V401为核心的升压电路就不能工作，场扫描逆程因为时间增加而出现回扫线。

　　反复分析认为，V401的工作点不正常，应该由V401以及偏置元件引起，用10μF电容更换C412，图像上部的网扫缉不再出现。

　　小结：在M11机心中，场升压电路使用了C412、C413二只电容：C412用于场逆程期间向V401提供基极偏压，C413用于场逆程期间提升场工作电压。C412、C413任何一个元件失效都会引起图像上部出现同扫线现象，但是不同的故障地点，V401的工作点各不一样：当C412失效时，V401基极电压为0V：当C413失效时，V401基极电压略大于0V。大家在修理M11机心屏幕上部出现回扫线故障时，如果依据V401的工作状态来判断故障区域，必定能够达到少动元件，快速修复机器的效果。
